产品概述

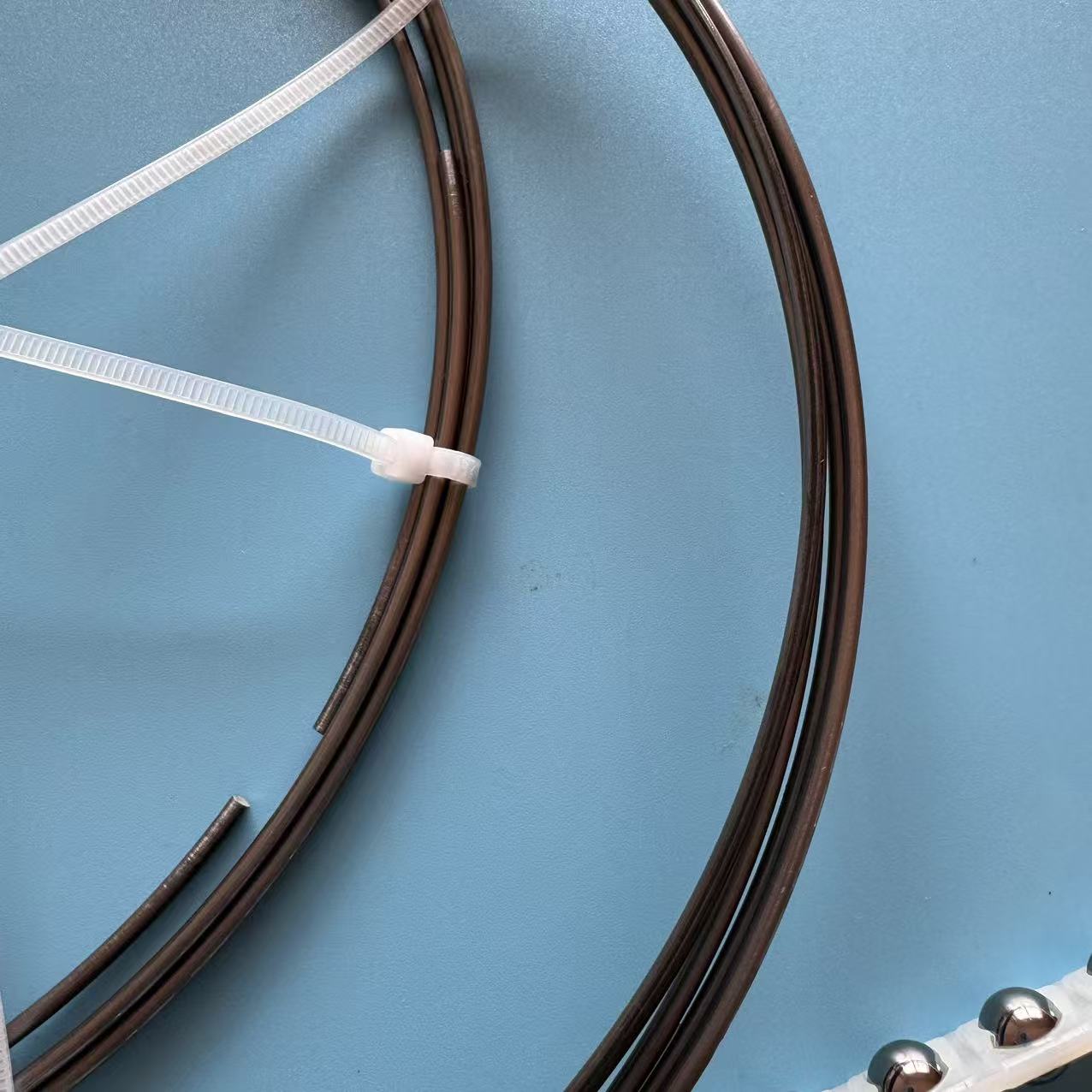

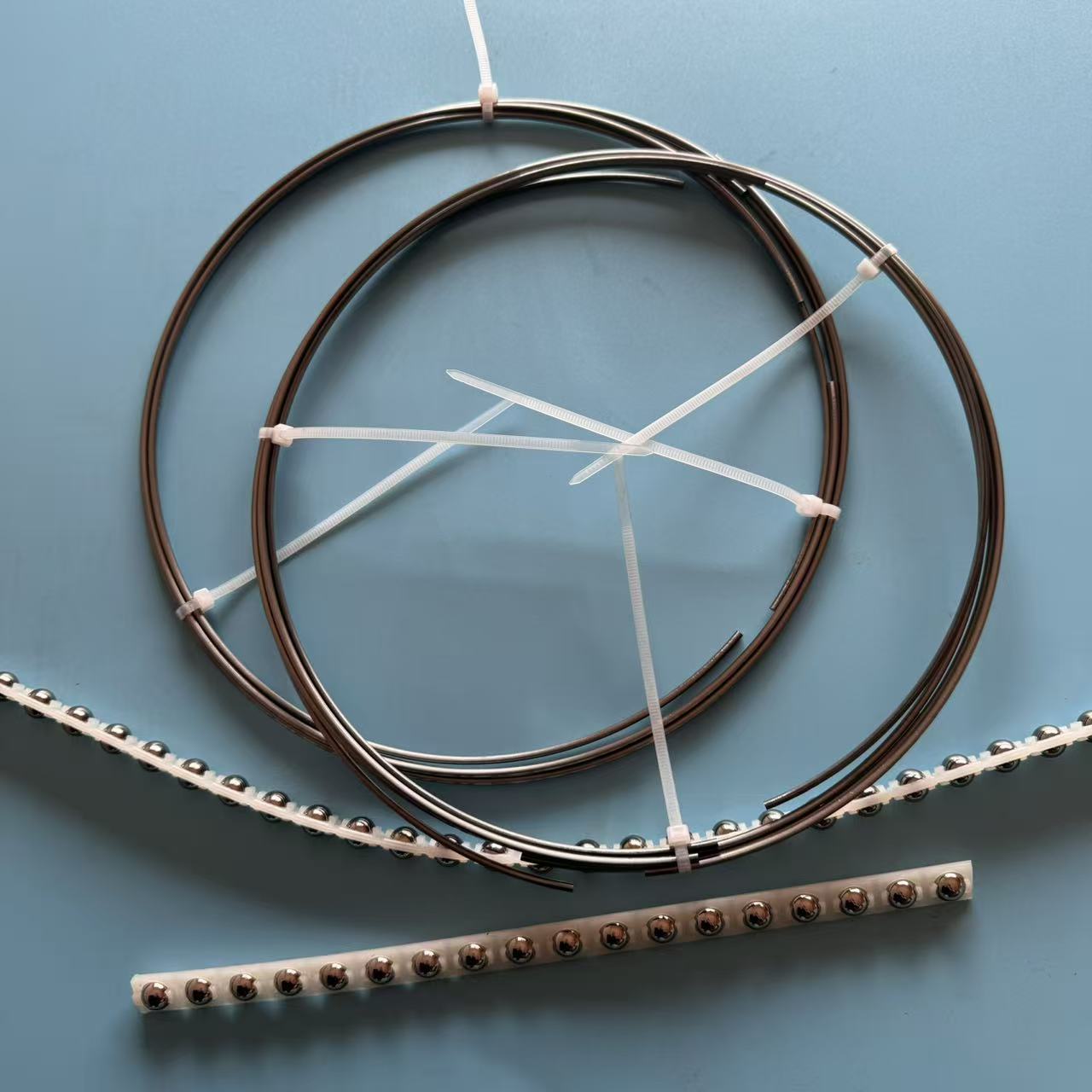

钢丝跑道轴承由精密硬化钢丝滚道、钢球 / 滚子、保持架、内外基体四大核心部件组成。钢丝经专用磨削加工形成弧形滚道，钢球在钢丝跑道上实现回转支撑，单套即可同时承受径向载荷可实现、轴向载荷与倾覆力矩。 大内径、薄截面、极低转动惯量，即便基体发生轻微形变，钢丝滚道依然可以保持良好运转，抗冲击、抗振动能力突出。

产品分类

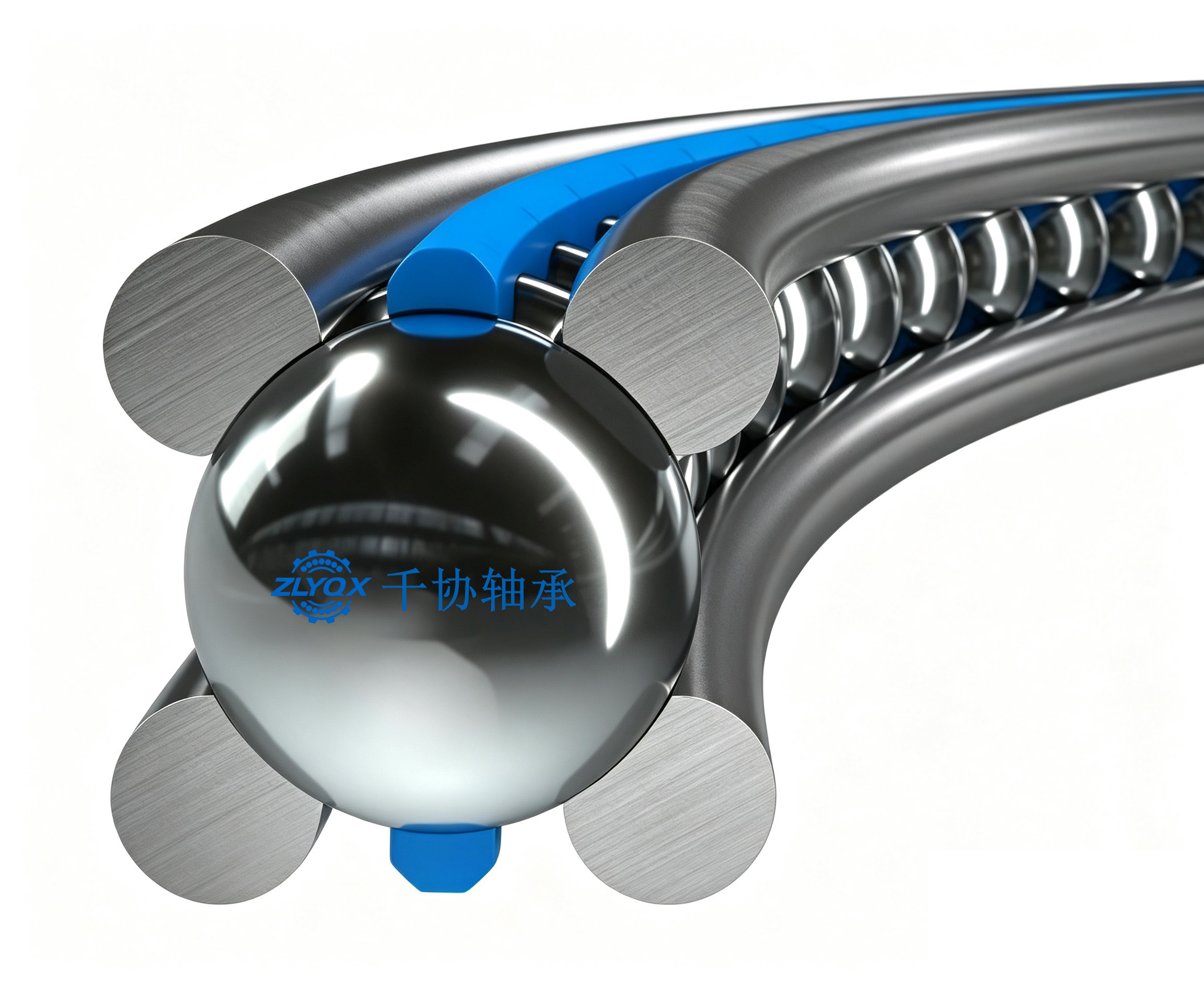

1. 单排四点接触球型（最常用）4 根圆弧钢丝构成四点接触结构，单套轴承承受径向、双向轴向、倾覆复合载荷；摩擦扭矩均匀、回转平稳，可预紧实现零背隙。大直径轻量化首选，医疗 CT、雷达、大圆机标配。

2. 双排四点接触球型双排钢球布局，承载能力、抗倾覆刚度大幅提升，稳定性更强，适合中重载、持续倾覆力矩工况。

3. 钢丝跑道滚子型采用圆柱滚子替代钢球，径向承载能力更强，适合重载、大倾覆力矩的重型回转平台。

4. 组合式球 + 滚子复合结构同时布置钢球与滚子，兼顾轴向定位与重载径向承载，多用于军工、特种装备。

精度与配置

• 精度等级：普通级、精密级 P5、超精密预紧零背隙款

• 密封：开式、防尘密封圈结构

• 钢丝材质：轴承钢、不锈钢钢丝（潮湿腐蚀环境）

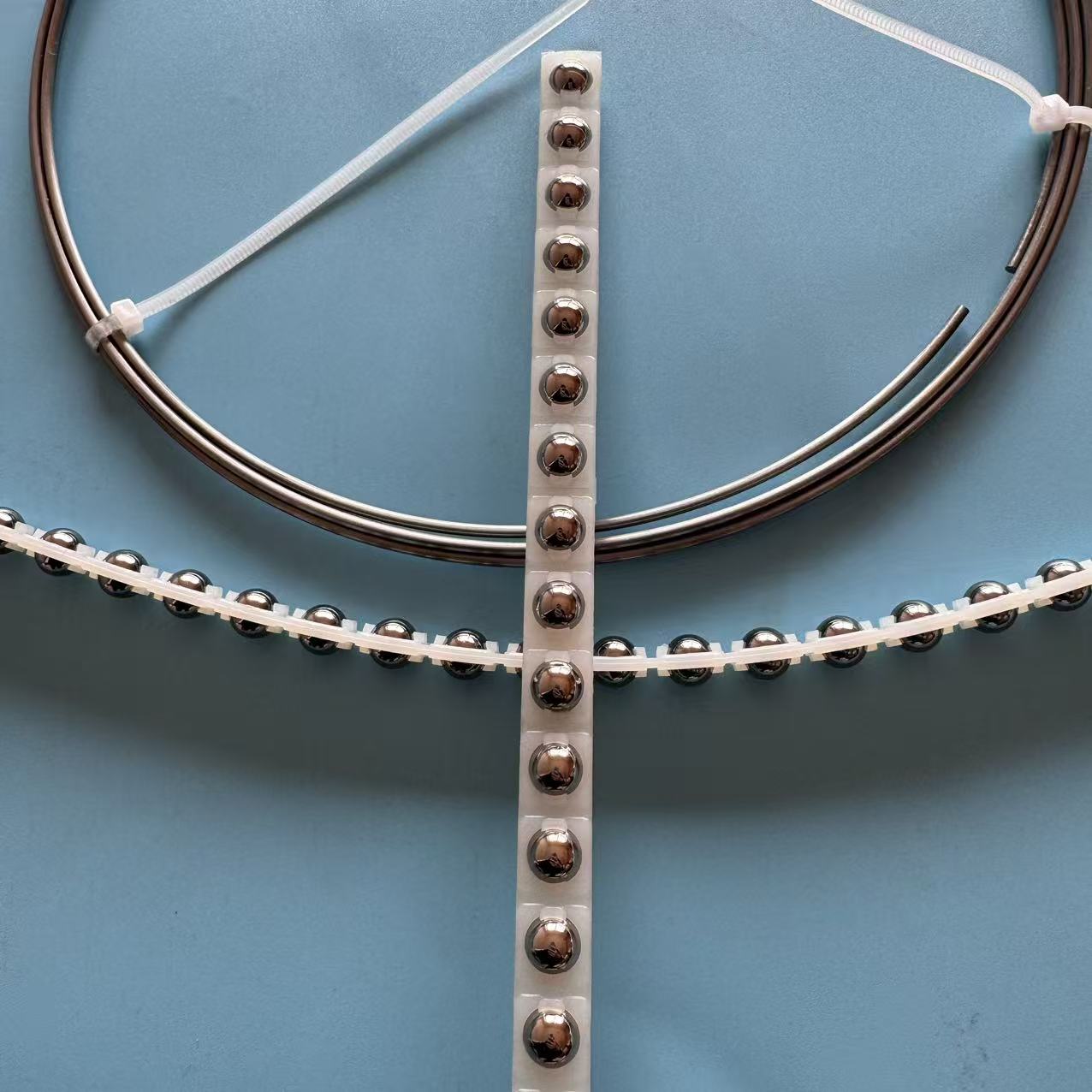

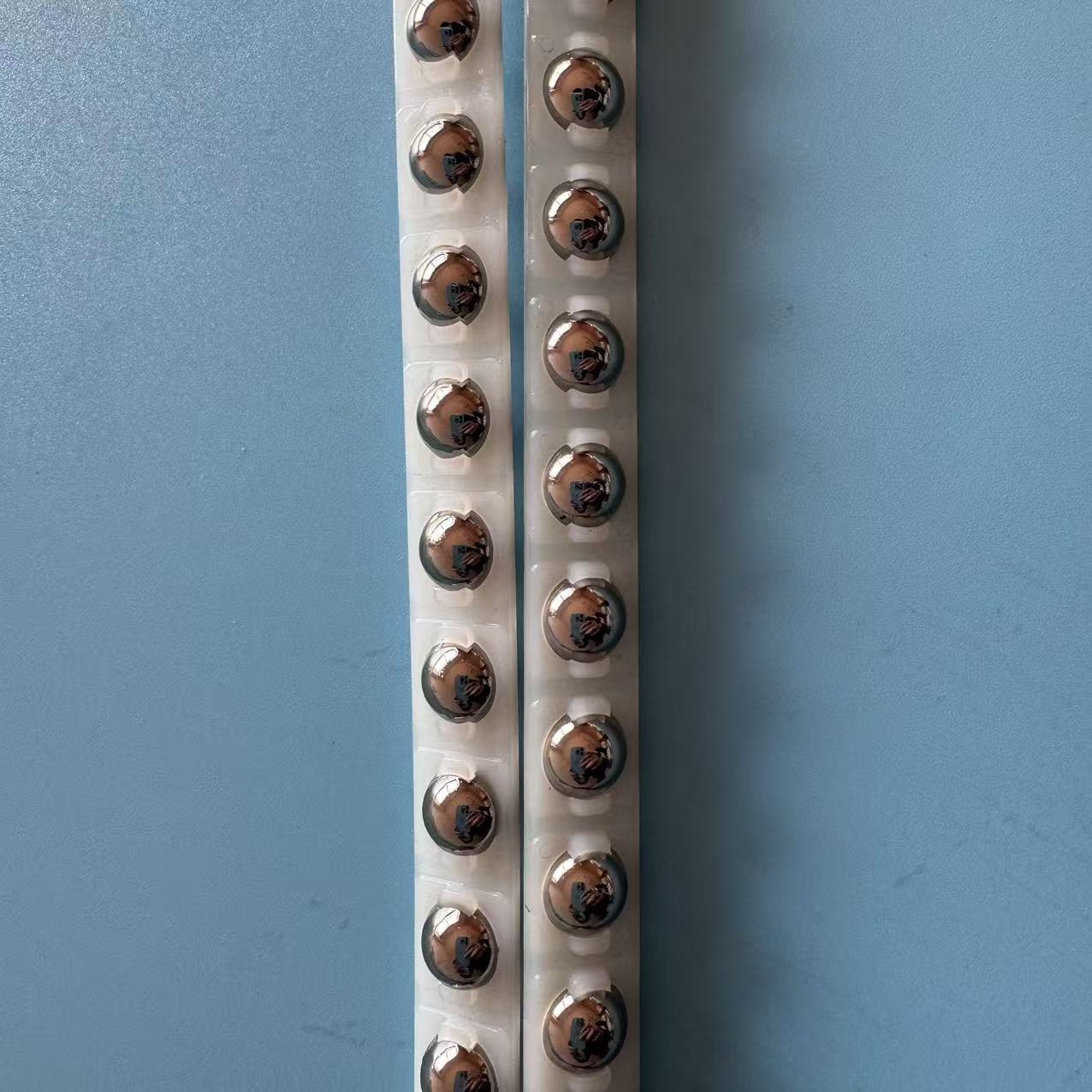

• 保持架：尼龙分段保持架、酚醛树脂保持架，适配热胀补偿

核心优势

✅ 轻量化，低转动惯量：基体可选用铝合金，相比传统钢质回转支承减重最高可达 60%，降低驱动负载，提升回转响应速度。 ✅ 抗形变、抗冲击：载荷由钢丝承担，基体轻微变形不影响滚动运动，抗震动、抗冲击性能优于普通薄壁轴承与回转支承。 ✅ 大内径、薄截面：可实现大空心孔径，内部预留线缆、管路通道，适配大口径紧凑回转结构。 ✅ 摩擦扭矩稳定均匀：低速运转顺滑，扭矩波动小，低速无爬行，适合高精度扫描、检测设备。 ✅ 设计自由度高：内外基体材质不受滚道硬度限制，铝合金、铸铁、碳钢均可；可集成齿轮，简化整机结构。 ✅ 维护灵活：钢丝跑道可单独更换，无需整体更换轴承，降低后期维护成本。

⚠️选型提示：同等外径下，极限承载能力低于交叉滚子轴承，重载工况需校核载荷曲线。

应用领域

• 医疗设备：CT 旋转机架、MRI、医疗扫描转台、手术机器人回转关节

• 纺织机械：大圆机（针织圆机），行业经典配套

• 雷达与军工：雷达天线基座、光电转台、炮塔回转机构

• 航空航天：卫星转台、机载光电吊舱、无人机万向节

• 光学与检测：光学扫描平台、望远镜、精密检测分度装置

• 工业自动化：大型回转工作台、太阳能追踪装置、安防大型云台

选型与定制服务

可根据载荷、回转精度、转速、安装空间、环境介质定制钢丝材质、预紧量、游隙、密封结构；支持大直径非标图纸定制。
