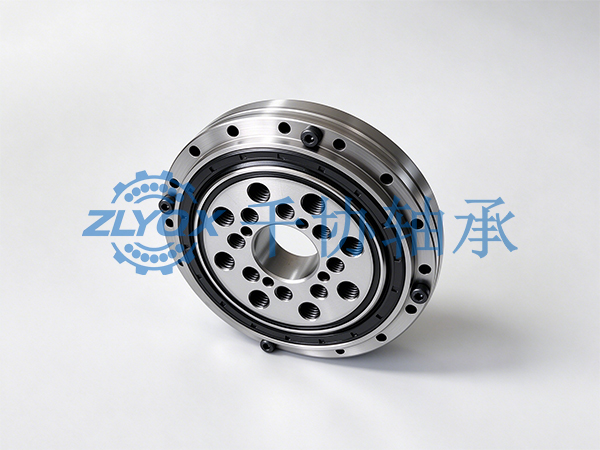

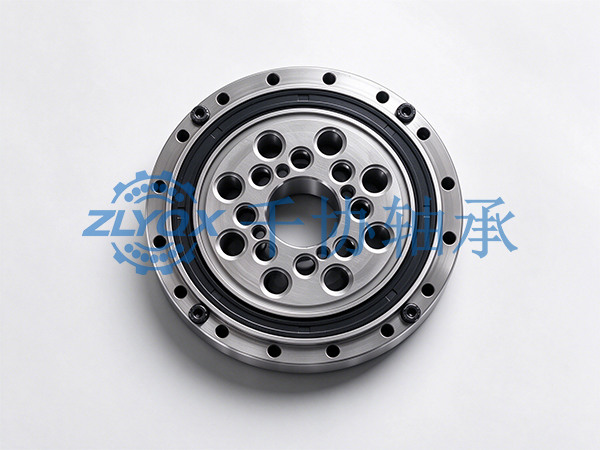

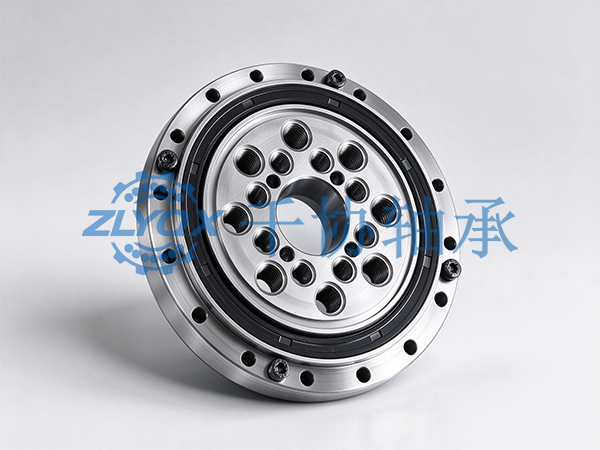

CSF（CSG）谐波减速机专用交叉滚子轴承，外圈分体、内圈一体结构，内外圈自带多层安装孔，无需额外法兰支撑座。90 交叉圆柱滚子，可同时承受径向、轴向及倾覆力矩，出厂预紧，高刚性、回转精度高，精度可达 P4/P5 级。国产 CSF/CSG 全系列现货，适配 CSF14、CSF20、CSG25 等杯型谐波减速器，可替代哈默纳科原装轴承。广泛用于协作机器人、人形机器人关节、医疗设备、半导体精密设备。
| 公称型号 Bearing type | 外形尺寸（mm） Overall Dimension（mm） | 安装孔尺寸（孔中心径及孔规格） Installation Hole Size (PCD&SPEC) | 重量 weight | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | d | H | D1 | D2 | D3 | φ1 | φ2 | φ3 | kg | |
| CSF(G)-14 | 55 | 9 | 16.5 | 49 | 23 | 14.5 | 8-φ3.5 | 6-M4 | 6-M3 | 0.35 |
| CSF(G)-17 | 62 | 10 | 16.5 | 56 | 27 | 17.5 | 10-φ3.5 | 6-M5 | 6-M4 | 0.4 |
| CSF(G)-20 | 70 | 14 | 16.5 | 64 | 32 | 24 | 12-φ3.5 | 8-M6 | 6-M5 | 0.5 |
| CSF(G)-25 | 85 | 20 | 18.5 | 79 | 42 | 30 | 16-φ3.5 | 8-M8 | 8-M6 | 0.72 |
| CSF(G)-32 | 112 | 26 | 22.5 | 104 | 55 | 40 | 16-φ4.5 | 8-M10 | 8-M8 | 1.74 |
| CSF(G)-40 | 126 | 24/32 | 24 | 117 | 68 | 50 | 20-φ5 | 8-M10 | 8-M10 | 2.32 |
| CSF(G)-50 | 157 | 32/40 | 31 | 147 | 84 | 60 | 16-φ5.5 | 8-M14 | 8-M14 | 4.64 |
| CSF(G)-65 | 210 | 44/52 | 39 | 198 | 110 | 80 | 20-φ6.5 | 8-M16 | 8-M16 | 9.85 |
