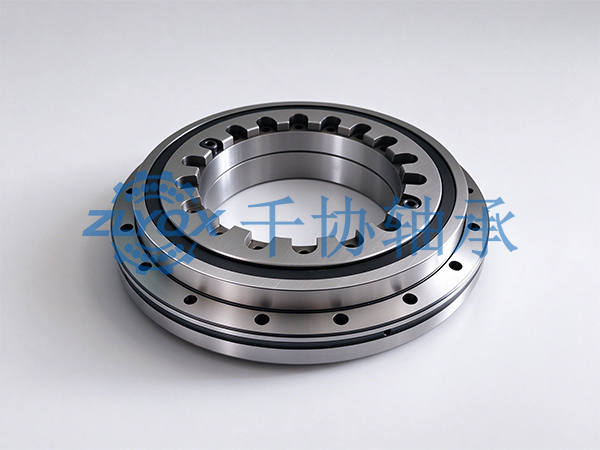

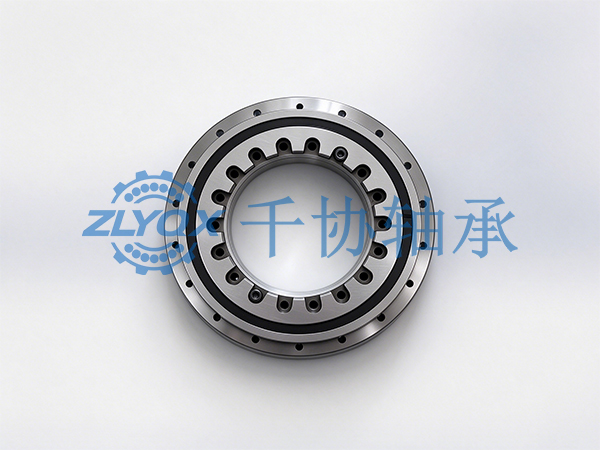

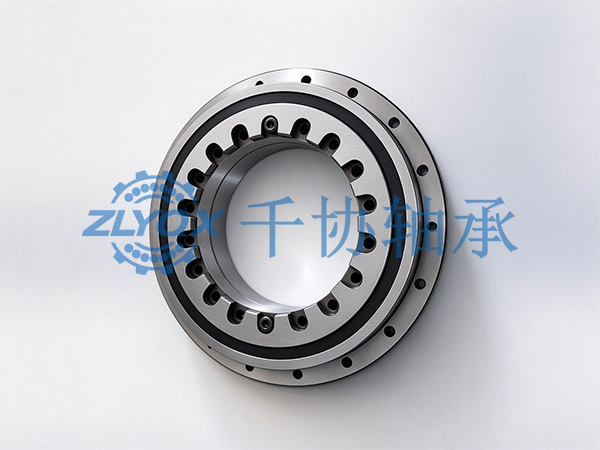

ZKLDF高速转台轴承，双向60接触角双排球推力角接触球结构，一体式外圈、双内圈，内外圈自带安装孔，出厂预紧，可同时承受径向、双向轴向载荷与倾覆力矩。黄铜保持架，摩擦扭矩小，极限转速高，精度可达P4/P2级，带双面密封防尘。国产ZKLDF全系列现货，可替代 INA ZKLDF转台轴承。适用于高速数控回转工作台、车铣复合磨头、珩磨头、精密检测仪器。
| 公称型号 Bearing type | 外形尺寸 Overall Dimension | 固定孔 The fixing holes | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 单位：mm Unit: mm | 内圈 Inner ring | 外圈Outer ring | |||||||||||||
| d | D | H | H1 | D1 | D2 | D3 | J | J1 | a | d1 mm | d2 mm | 数量 QTY | d3 mm | 数量 QTY | |
| ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 | 5.6 | 10 | 16 | 5.6 | 15 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 161 | 135 | 195 | 6.2 | 7 | 11 | 22 | 7 | 21 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 | 7 | 11 | 34 | 7 | 33 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 | 7 | 11 | 46 | 7 | 45 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 | 9.3 | 15 | 34 | 9.3 | 33 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 | 9.3 | 15 | 34 | 9.3 | 33 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 | 9.3 | 15 | 46 | 9.3 | 45 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 | 9.3 | 15 | 46 | 9.3 | 45 |
| ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 | 11.4 | 18 | 45 | 11.4 | 42 |
