谐波减速器是人形机器人、协作机械臂、精密转台的核心减速部件，很多工程师选型时容易混淆 CSG、CSD、SHG、SHD 四个系列配套的输出交叉滚子轴承。四款轴承外形相近，但厚度、法兰结构、承载特点、适用场景都有明显区别，选错会直接造成关节回差大、装配干涉、刚性不足等问题。

CSG、SHG 属于标准高度谐波机型，CSD、SHD 属于超薄扁平谐波机型。其中 CSG 与 CSD 为短筒型谐波，SHG 与 SHD 为标准筒型谐波，它们配套的输出支撑交叉滚子轴承接口互不通用。

CSG 系列配套轴承：标准截面厚度，承载能力强，抗倾覆性能突出。内外圈法兰孔位匹配 CSG 谐波壳体，适合负载偏大、对刚性要求高、轴向空间充足的场景，多用于机械臂大臂关节、自动化旋转工位。出厂预紧消除游隙，适配持续交变载荷，稳定性强。

CSD 系列配套轴承：CSG 对应的超薄版本，轴向厚度压缩，自重更轻。在保留基础承载能力的前提下，大幅节省轴向安装空间，适合轻量化设计、安装位置受限的轻载关节，常见于小型协作机器人末端。

SHG 系列配套轴承：经典标准款谐波支撑轴承，市场通用性最高，法兰尺寸成熟，备货量大。兼顾精度与承载，适配绝大多数常规协作机器人关节、精密检测转台，是行业内应用最广泛的一款。

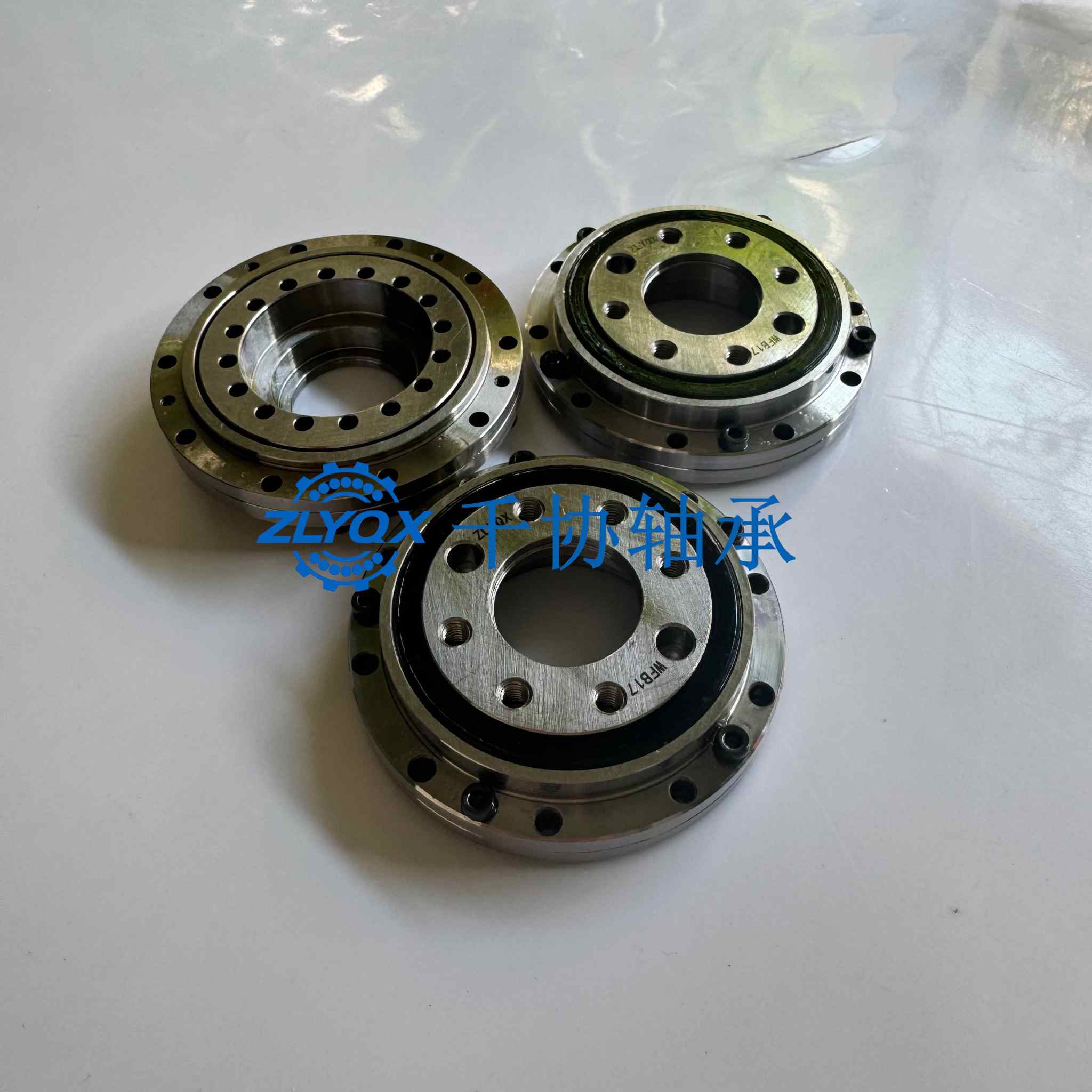

SHD 系列配套轴承：SHG 的超薄扁平款，也就是图片这款双法兰薄截面交叉滚子轴承。截面薄、体积紧凑，内外圈均带有安装孔，可直接夹持在柔轮与负载法兰之间，无需额外压圈，主打人形机器人腕关节、微型旋转执行器这类轴向空间极其紧张的位置，适合低速往复摆动工况，转动阻力低，回差控制优异。

四款轴承均为 90° 交错滚子结构，单只轴承即可同时承受径向载荷、轴向载荷以及倾覆力矩，滚道经过超精磨削，出厂预紧，保证重复定位精度。但四款的内径、外径、厚度、法兰孔分布都独立设计，不能直接互换替换。

使用上统一建议：谐波关节内部为密闭腔体，优先选用低扭矩专用润滑脂，加注量不可过多，油脂过量会增加转动阻力，造成温升偏高。医疗、半导体洁净环境，可定制特殊密封结构、无析出润滑方案。

选型快速总结：空间充足、负载偏大选 CSG/SHG；追求轻薄、轴向尺寸紧张选 CSD/SHD；短筒结构选 CSG/CSD，标准筒结构选 SHG/SHD。同时要注意，这四款都是谐波输出端的支撑轴承，和波发生器内部的柔性薄壁轴承功能、结构完全不同，不可混用。

洛阳千协机械设备有限公司专业研发、生产各类精密轴承，主营产品包含：转台轴承、交叉滚子轴承、交叉圆锥滚子轴承、谐波减速器配套轴承、谐波柔性轴承、RV 减速器轴承、等截面薄壁轴承、精密机床主轴轴承、精密转盘轴承等。 产品内径覆盖 Φ10mm～Φ2000mm，精度等级可达 P5、P4、P2 级，针对特殊工况需求，可承接更高精度规格定制。

公司主力产品：YRT、YRTS、YRTM、ZKLDF 系列转台轴承；RB、RE、RU、RA、RA-C、RAU、CRB、CRBC、CRBH、CRBS、CRBT、CRBTF、XU、XA、XI、XSU、XSA、XSI、SX 系列交叉圆柱滚子轴承；JXR、XR、Z 系列交叉圆锥滚子轴承。 同时可配套供应 HD 谐波减速器 CSG、CSD、SHG、SHD、SHF 系列支撑轴承、柔性轴承、RV 减速器轴承、等截面薄壁轴承、精密主轴轴承、精密转盘轴承，并支持各类非标精密轴承定制开发。

产品广泛配套于精密回转工作台、数控机床、加工中心回转台、分度盘、数控工装、工业机器人关节、机械手、商用服务机器人、谐波减速器、RV 减速器、中空旋转平台、AGV小车、医疗设备、精密检测仪器、印染喷涂设备、无人机、光学仪器、自动化设备、直驱转台、直驱马达等领域。 产品同时服务于各大科研院校、军工单位及国家级科研项目，稳定的品质获得众多客户的一致认可。
