圆弧环形导轨，也叫圆弧段导轨、V 型圆弧轨道，是环形循环线里负责弧形轨迹导向的轨道基体，一般为 V 型截面，分为独立圆弧段、一体式整环两种形态，可单独使用，也可和直线导轨拼接组成闭合环形回路。

一、导轨本体结构

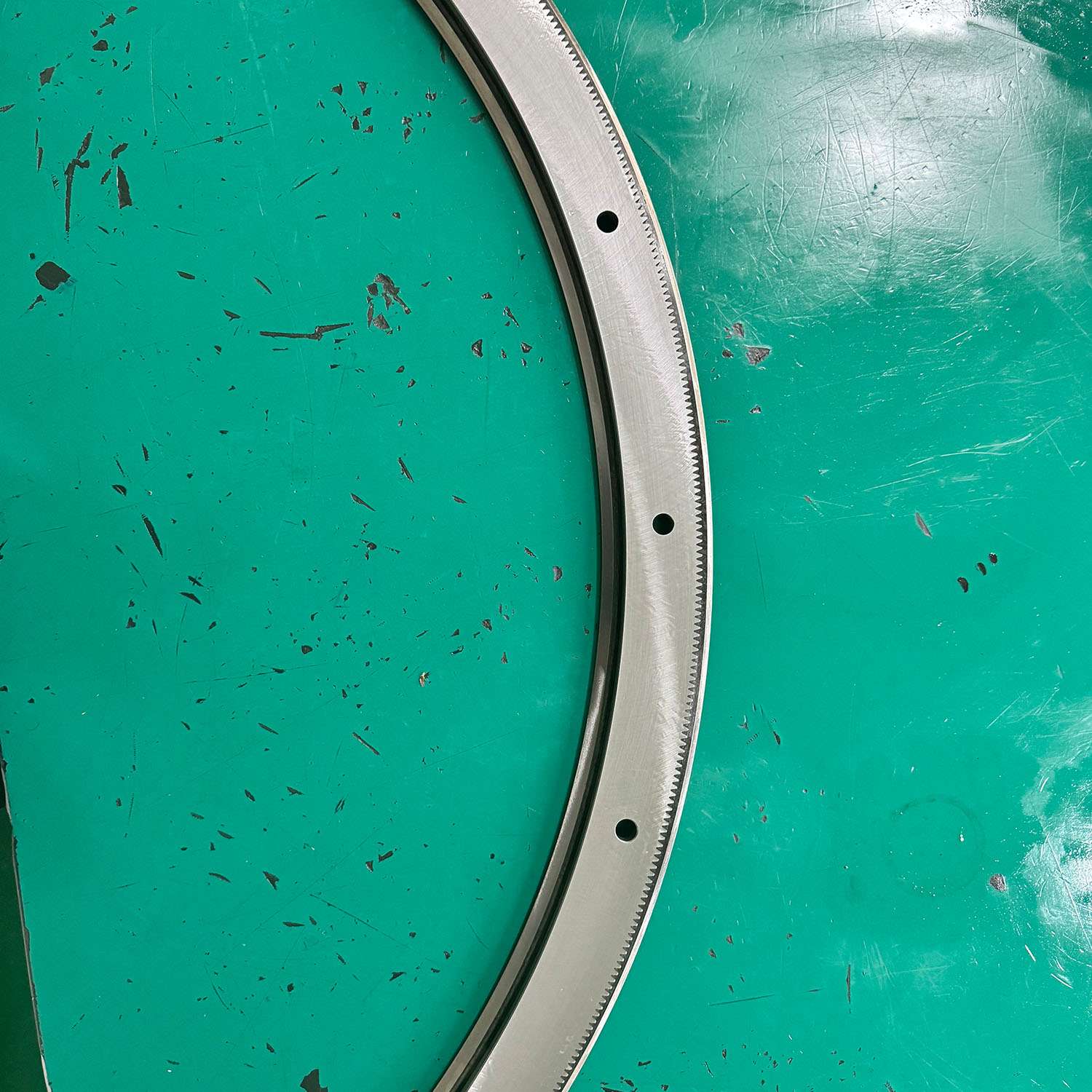

1. 截面形式：主流是 V 型滚道面，导轨本体是整块钢材加工成型，V 型工作面是运动承载导向面；部分款式导轨背部可集成一体齿条，直接配套齿轮驱动。

2. 两种结构类型

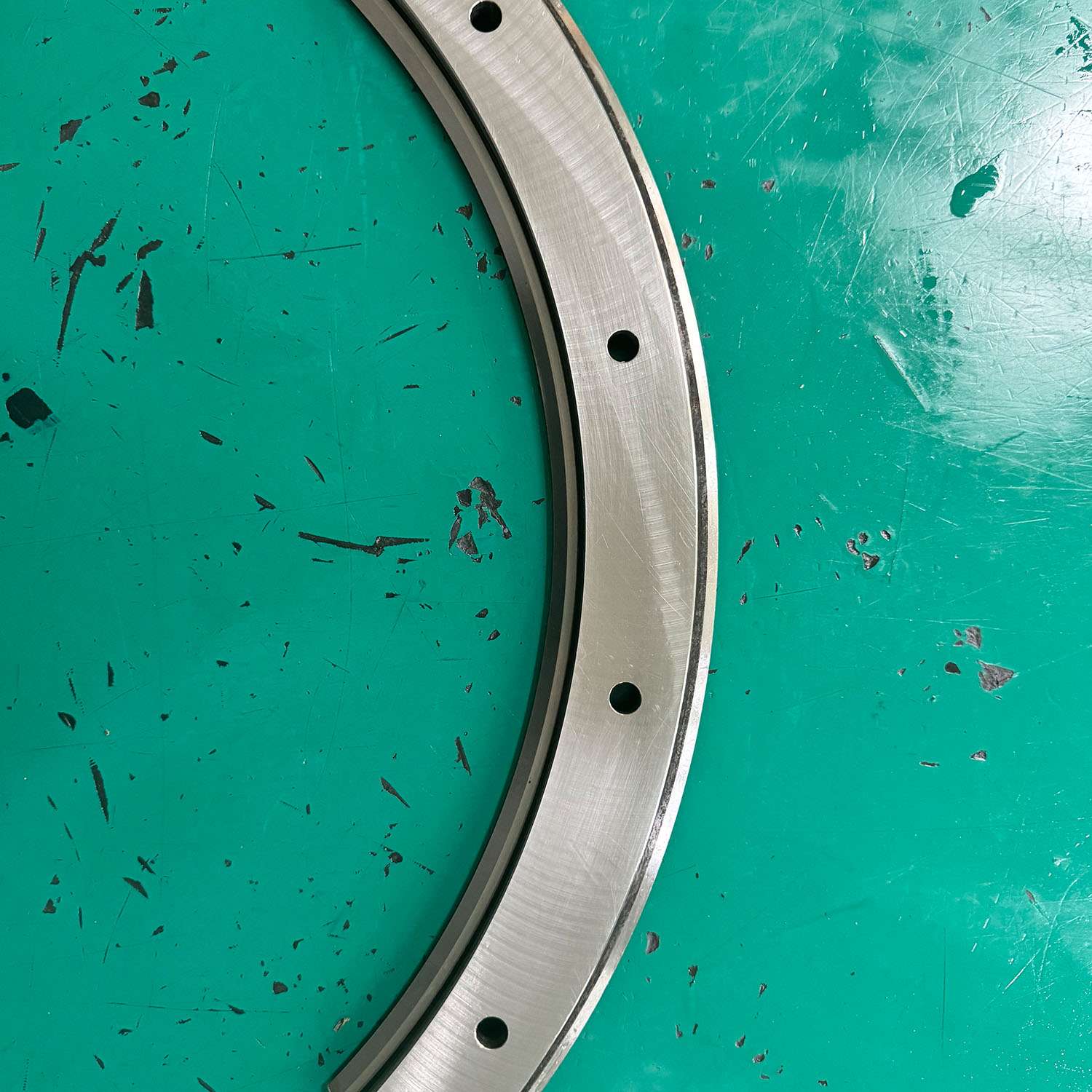

   • 拼接圆弧段：90°、180° 弧形分段，可搭配直线导轨自由拼接成跑道形、矩形闭环，定制灵活，成本更低；两段对接位置会做倒角渐变过渡，减少运动冲击。

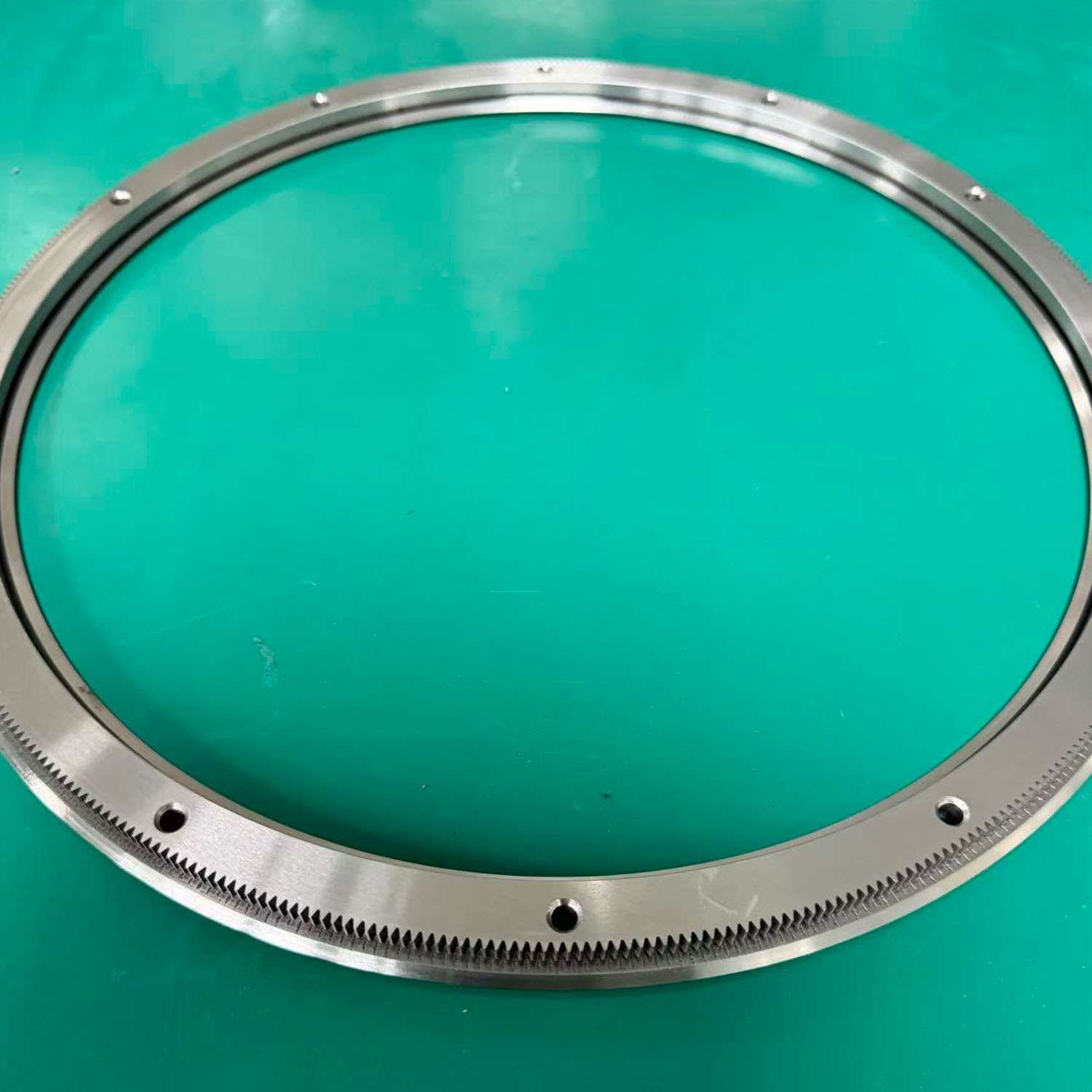

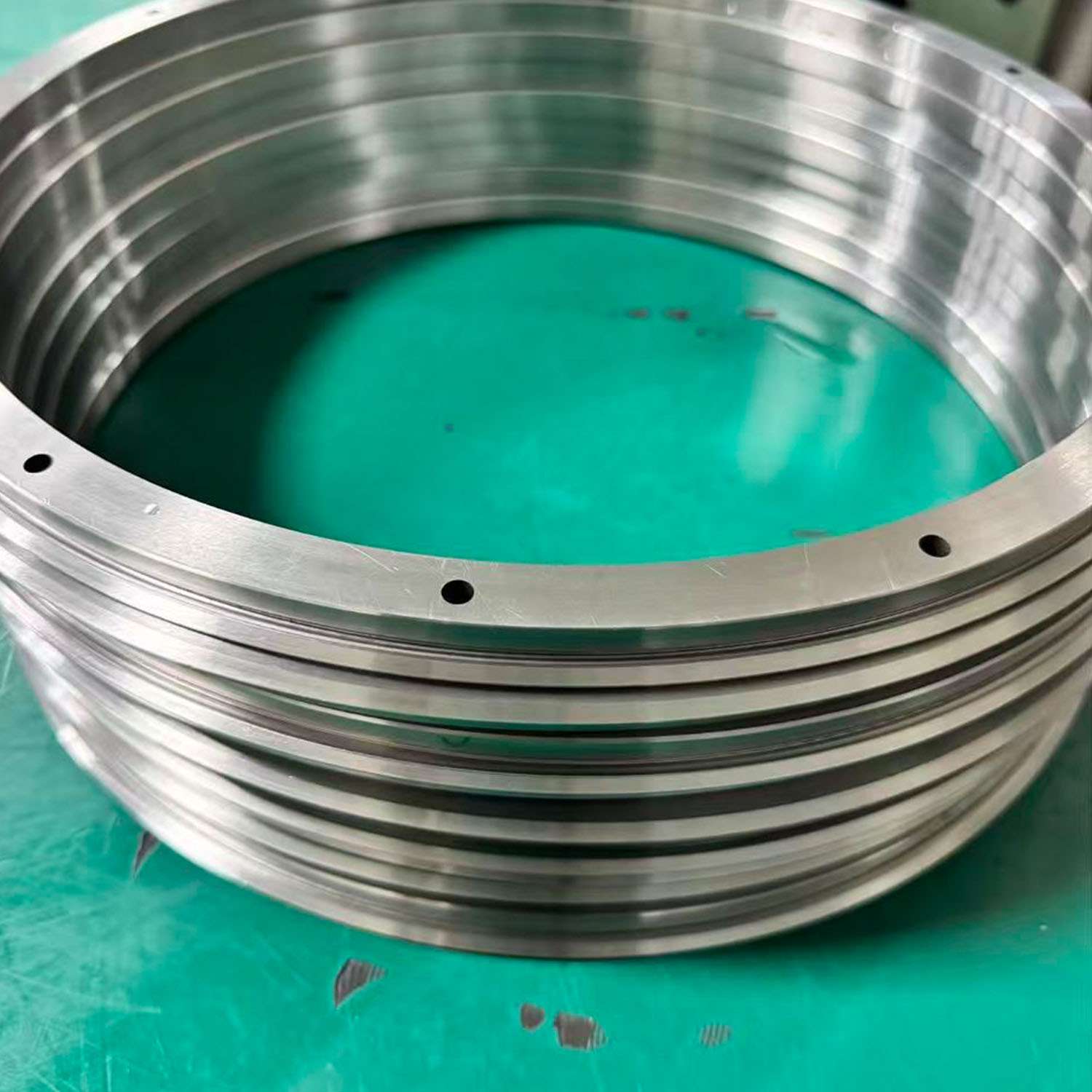

   • 一体式整环导轨：360° 整体加工，无拼接缝，圆度、轮廓精度更高，刚性更好，适合高精度回转场景。

3. 安装结构：导轨基体预留固定安装孔，直接锁在设备基座上，内外径、弧形半径均可非标定制。

二、材质与工艺（导轨本体）

• 基材多用轴承钢 / 高碳钢，V 型滚道工作面做淬火处理，硬度 HRC58~62，之后精密研磨，降低表面粗糙度，提升抗磨能力；基体非工作面不淬火，保留韧性。

• 可选不锈钢基材，适配潮湿、腐蚀、洁净车间；表面可发黑、镀硬铬防腐。

• 核心加工指标：圆弧轮廓度、圆度、V 面直线度、V 角公差，直接决定导向精度。

三、导轨本体核心特性

1. 导向基准稳定：V 型双斜面定位，限制径向、侧向偏移，作为整套循环运动的几何基准，保证运动轨迹圆弧度。

2. 抗磨自清洁滚道：V 型斜面自带刮尘效果，运动时可把粉尘、碎屑推离滚道面，相比滚珠导轨本体，更适合粉尘工况。

3. 模块化组合：单段圆弧导轨可以单独采购、单独更换，局部磨损不用更换整条回路。

4. 布局自由度高：可做水平、立式安装，弧形半径从小几十毫米到数米均可定制。

四、导轨本体短板（选型重点）

1. 拼接款：拼接缝处理不到位，会产生台阶，带来振动、冲击，影响轨迹平顺性。

2. 导轨基座刚性：导轨本体薄、安装基座刚度不足，受力后导轨变形，圆弧轮廓丢失，精度下降。

3. 滚道面磕碰不可逆：V 型工作面一旦压伤、划伤，会持续产生跳动、噪音，只能返修或更换导轨段。

五、适用场景

自动化循环装配线、3C / 锂电检测工位、包装输送线、视觉扫描回转轨道，用来替代传统分度盘，实现连续循环工位布局。
