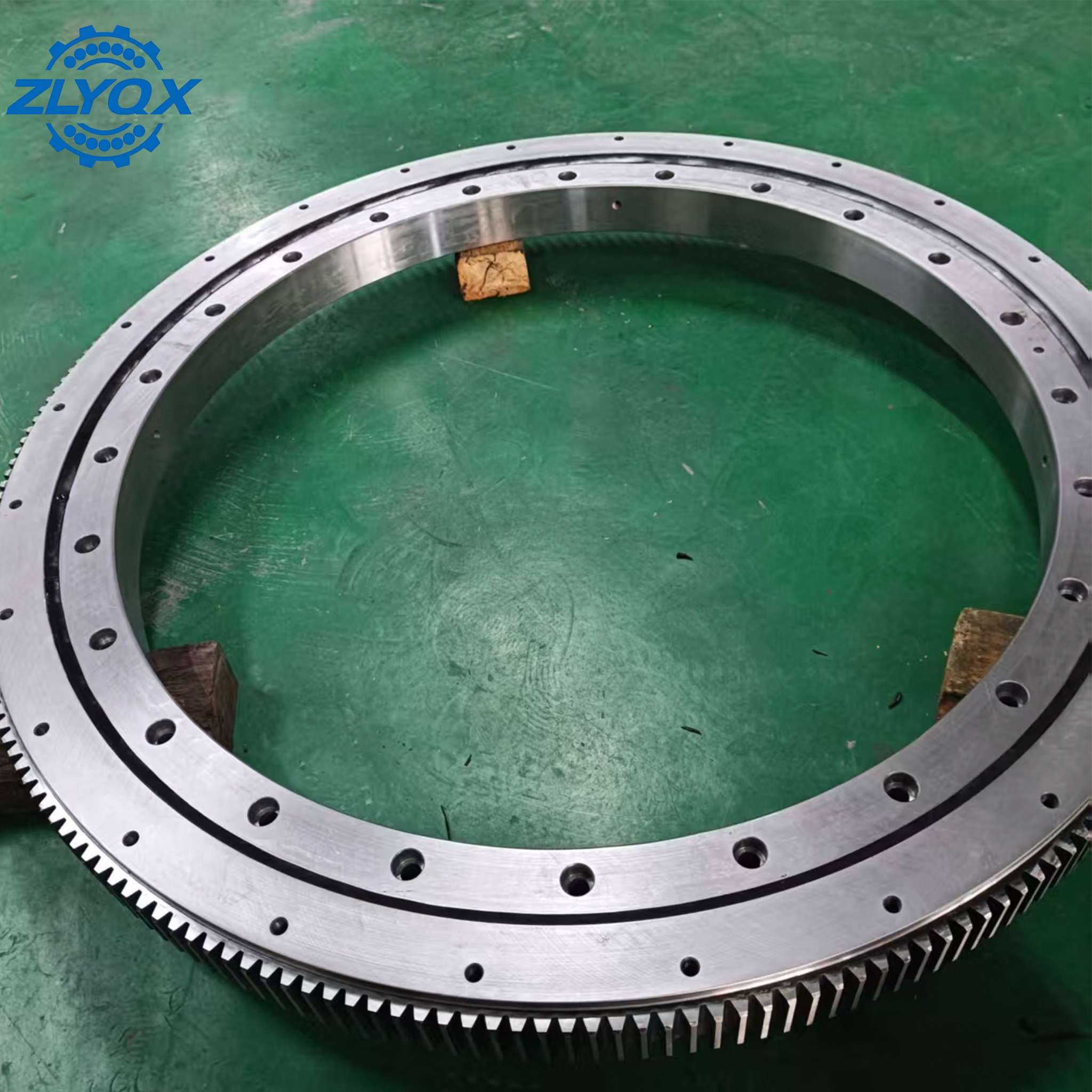

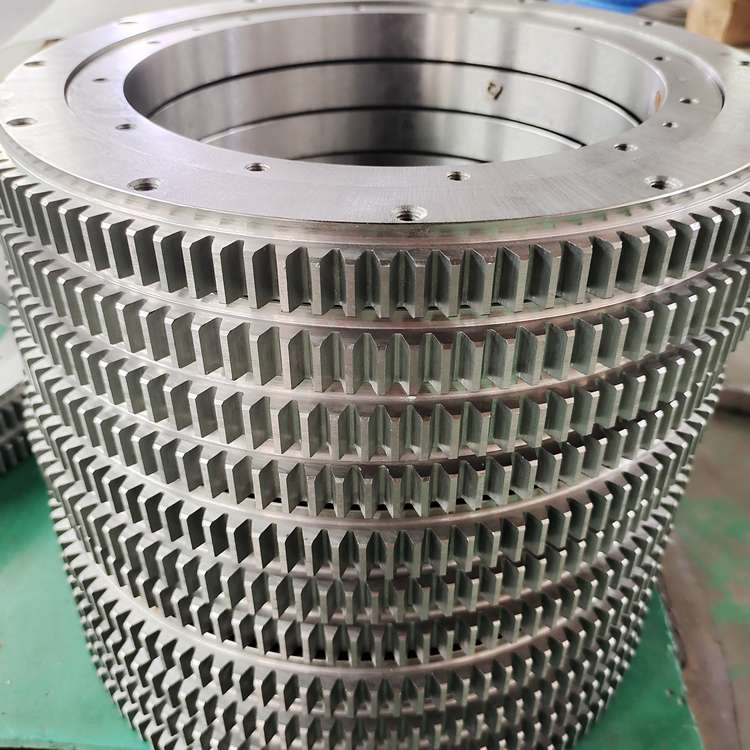

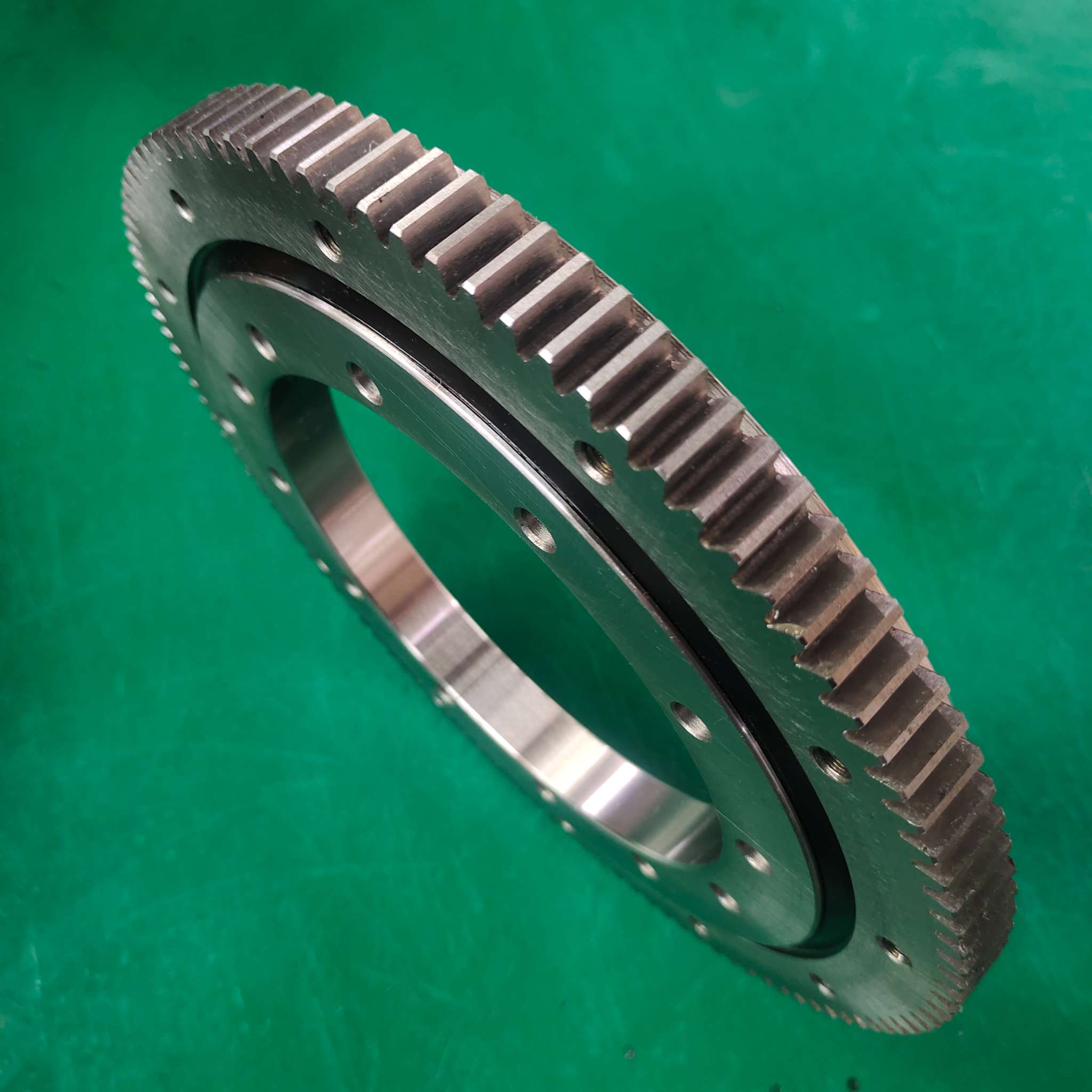

XSA 属于外齿式单排交叉滚子回转支承，同系列还有 XSI 内齿、XSU 无齿款。XSA 外圈一体式加工外齿轮，是带驱动齿的精密重载转盘轴承，一套轴承可同时承受轴向载荷、径向载荷、倾覆力矩，属于预载型交叉滚子回转支承。

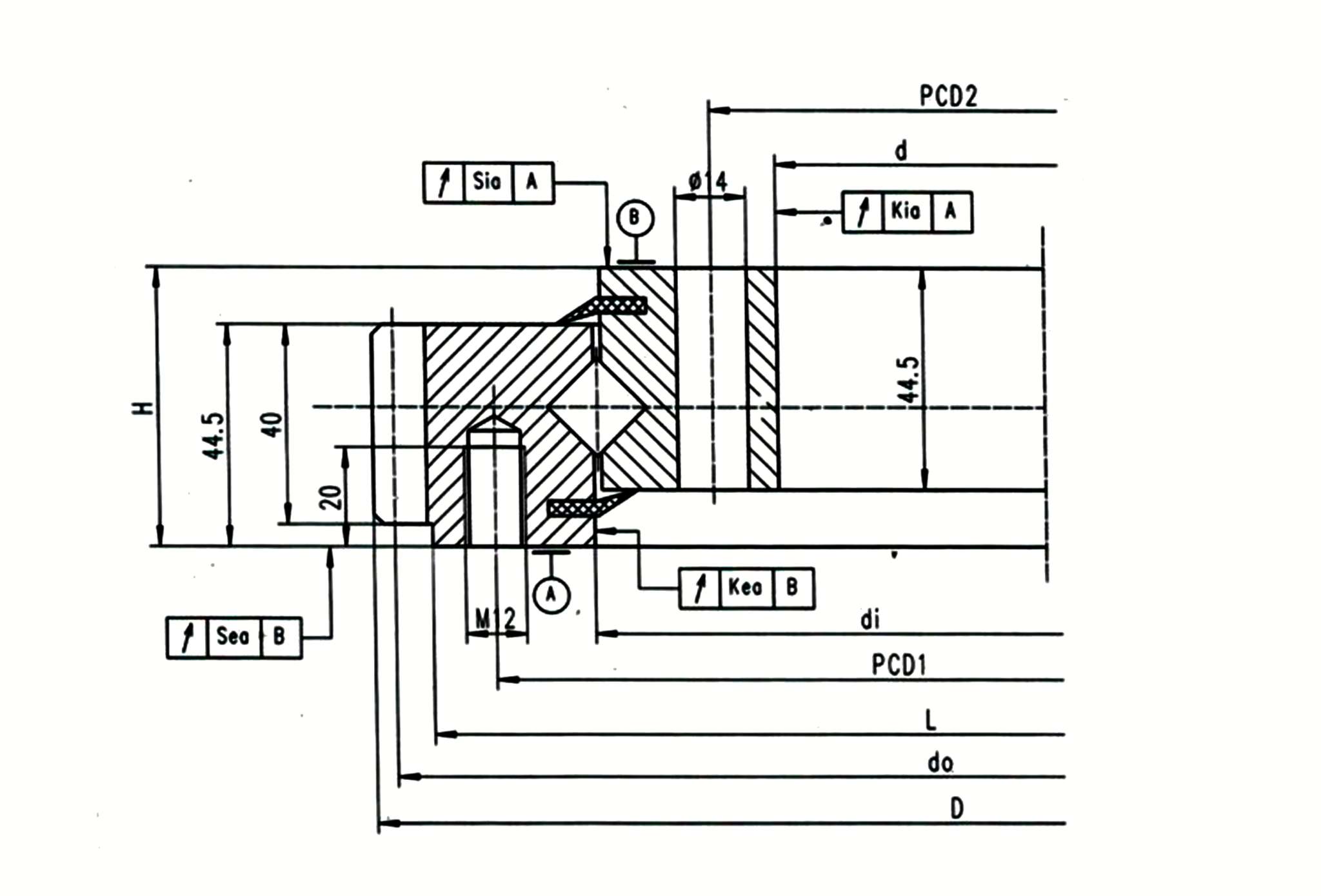

基本结构

1. 内外套圈：外圈一体加工外齿轮，内圈无齿；内外圈预制安装孔（内圈通孔、外圈螺纹孔），可直接螺栓锁装，不用额外法兰。

2. 滚动体：圆柱滚子 90° 正交交叉排布在 V 型滚道，隔离块分隔滚子，消除相互摩擦，可做预紧消除游隙。

3. 密封与润滑：双侧唇形密封圈防尘防水；注油嘴布置在外圈外径，方便加注润滑脂。

4. 驱动形式：小齿轮布置在轴承外侧，与外圈外齿啮合，属于外部外置驱动方案。

核心特点

1. 外置外齿驱动：齿轮加工在外圈外侧，驱动小齿轮布置在轴承外部，装配调试方便，检修齿轮无需拆解轴承本体，维护简单；中空内孔可走线、走油管、工件穿过。

2. 复合承载不变同时承受轴向载荷、径向载荷、倾覆力矩；滚子线接触，刚性、抗倾覆能力强，可做精密预紧版本，回转跳动小。

3. 选型适配广，对比同规格承载的 XSI 内齿款，外部齿轮可做大，支持更大减速比，适合大扭矩工况；设备外侧有空间布置齿轮的场景优先选用。

4. 短板：设备整机外部轮廓会增大，需要预留外侧齿轮安装空间；粉尘环境需做好密封，避免杂质进入齿轮啮合面；基座刚性要求高，基座变形会直接破坏回转精度。

XSA/XSI/XSU 快速区分回顾

• XSA：外圈带外齿，外部小齿轮驱动

• XSI：内圈内齿，内部小齿轮驱动

• XSU：无齿，只做回转支撑，外部独立驱动

典型应用场景

• 数控转台、立式加工中心回转工作台

• 工业机器人底座、重载变位机

• 雷达、光电探测转台

• 工程机械、高空作业平台回转机构

• 太阳能跟踪支架、小型起重抓料设备

• 自动化设备回转平台、激光加工回转工装

选型与使用要点

1. 驱动布置：电机 + 小齿轮安装在轴承外圈外侧，设计时预留齿轮、减速机装配空间，校核齿轮啮合中心距。

2. 齿面防护：外部外露齿轮，粉尘、户外工况需增加防护罩，防止杂质进入齿轮啮合面。

3. 安装：内外圈对角均匀锁紧螺栓，防止套圈变形，交叉滚子轴承对装配应力敏感。

4. 预紧：精密定位场景选用预紧型；低速重载重点校核倾覆力矩。

5. 润滑：极压锂基脂定期补脂，兼顾轴承滚道与外部齿轮润滑。

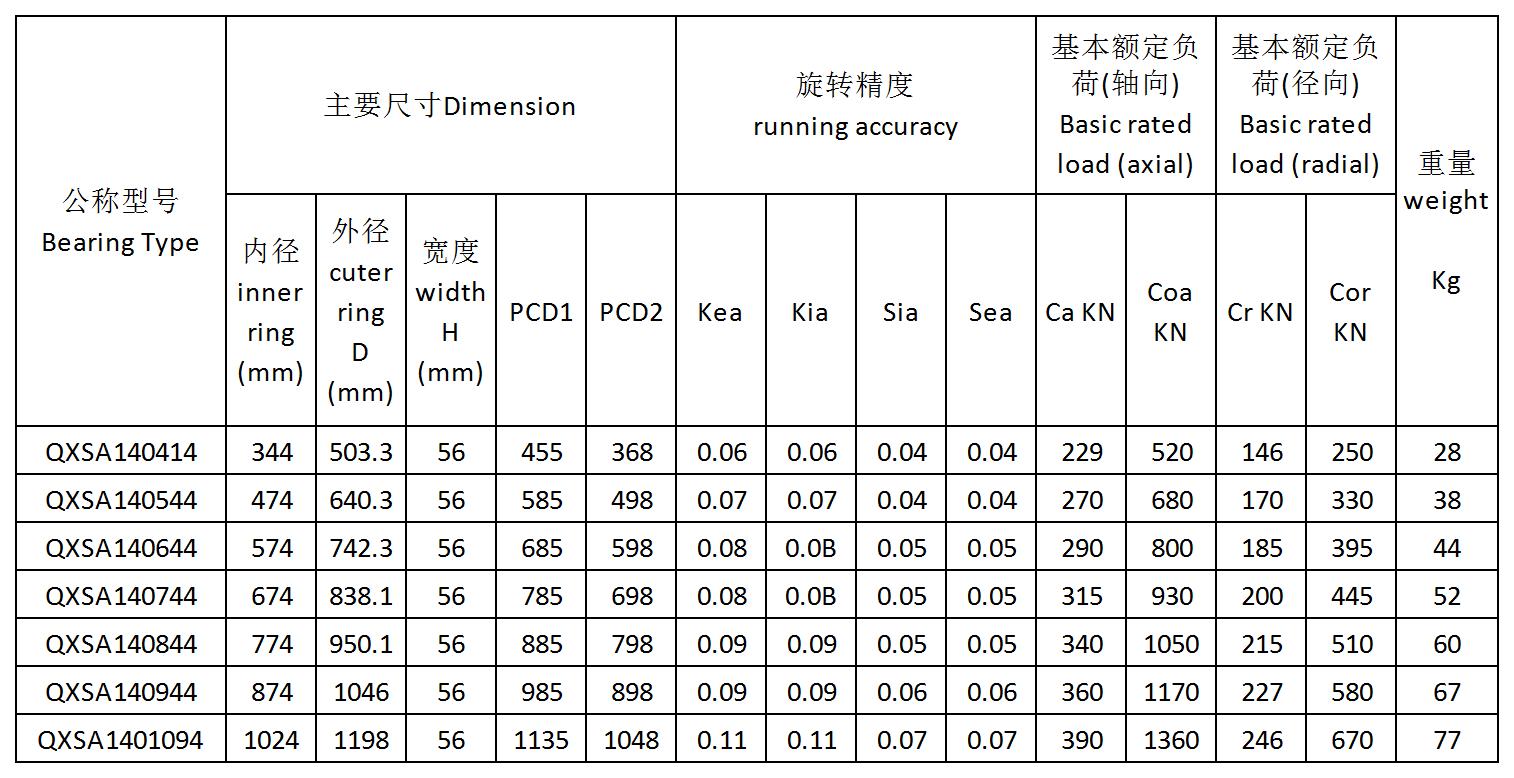

型号示例

XSA140414-N、XSA140544-N、XSA140744-N、XSA140944-N、XSA141094-N，后缀 N 代表双侧密封版本。
