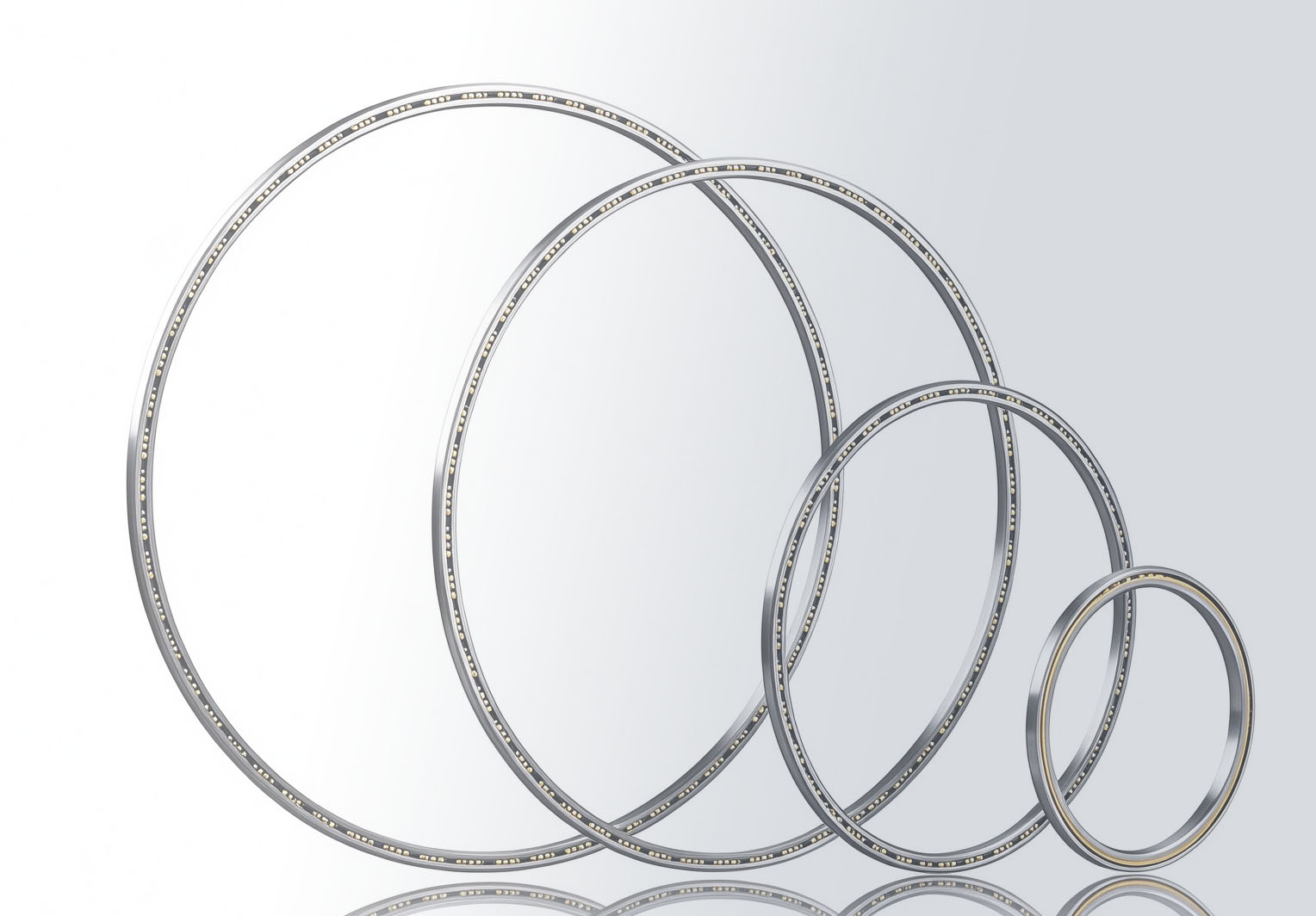

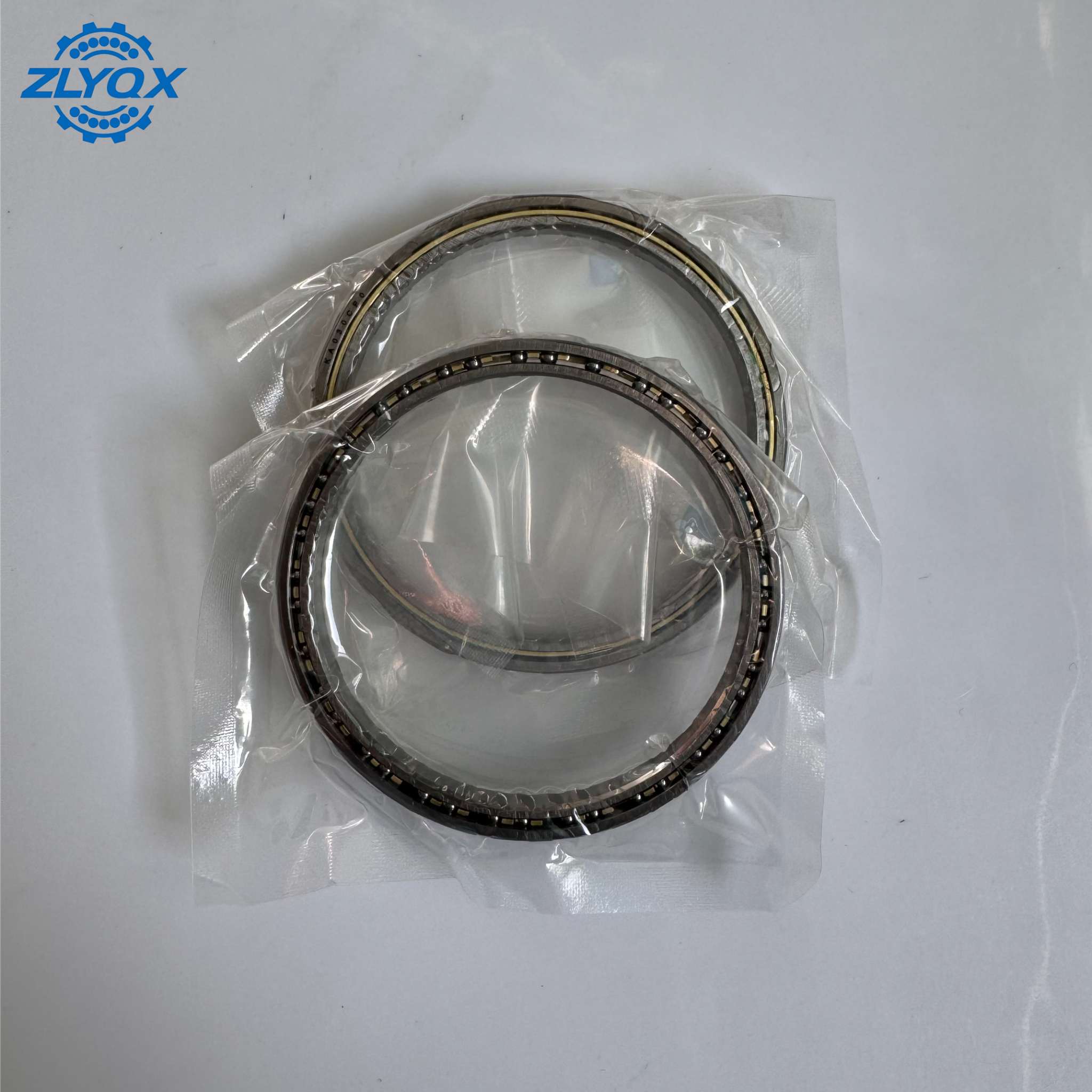

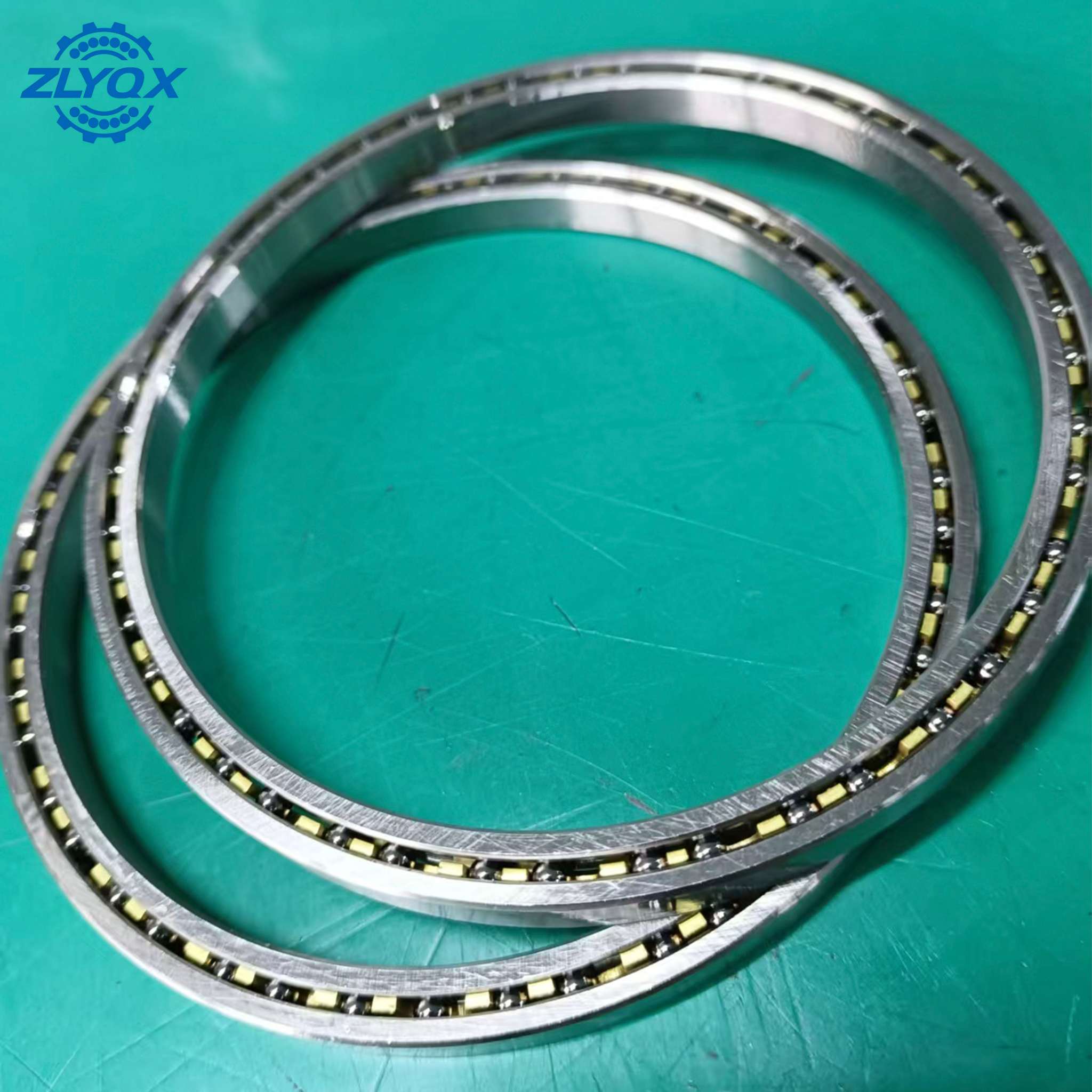

等截面薄壁轴承，行业简称等截面轴承，属于精密球轴承，最核心特征：同一个系列内，无论内径做大多少，轴承的截面宽度、厚度始终保持固定不变，普通轴承内径增大，壁厚和截面同步变大，这是二者最本质区别。

一、三大结构类型（C/A/X）

1. C 型｜径向接触型深沟球结构，主打承受径向载荷，可承受少量双向轴向力；适合简单回转、轻载定位场景。

2. A 型｜角接触型带有固定接触角，可同时承受径向 + 单向轴向载荷；通常需要成对安装，适合有单向推力的精密回转。

3. X 型｜四点接触球型哥特式四点滚道设计，单颗轴承就能同时承受径向、双向轴向力、倾覆力矩。可以直接替代一对配对角接触轴承，减少零件数量，机器人、转台最常用。

二、结构、材质与精度

• 结构：内外套圈、精密钢球、保持架（尼龙 / 黄铜 / 酚醛树脂）；分开式、防尘盖密封款，可按需做预紧。

• 材质：主流 GCr15 轴承钢；可选 420 不锈钢，适配洁净、潮湿腐蚀环境。

• 精度等级：常规 P5，精密款 P4，高要求可达 P2；滚道微米级研磨，回转跳动小，摩擦扭矩低且稳定。

三、核心优势

1. 节省空间，轻量化截面薄，相比同内径普通轴承减重最高可达 85%；大中空内孔，中间可以穿过线缆、光路、气管，方便设备小型化设计。

2. 模块化设计，简化整机开发同一系列截面固定。当你需要放大空心轴直径时，轴承截面不变，设备基座、法兰结构不用重新设计，大幅减少零部件开发成本洛阳汇工轴...。

3. 低摩擦扭矩，低速无爬行滚道加工精度高，运转顺滑，扭矩波动小，适合低速精密定位，运转噪音低。

4. X 型简化轴系结构单只四点接触轴承，独立承载复合载荷，省去成对安装轴承、隔圈等零件，缩短装配工时。

四、选型短板

1. 套圈壁薄，抗变形能力弱对安装基座刚性要求很高。基座刚度不足、压紧力过大，内外圈容易被挤压失圆，直接破坏回转精度。

2. 承载能力有限只适合轻载、中载工况，不适合持续重载、冲击载荷，冲击载荷极易造成滚道压痕。

3. 磕碰敏感薄壁套圈刚性差，储运、装配过程轻微磕碰就会造成套圈变形、滚道损伤，轴承直接报废。

五、典型应用场景

协作机器人关节、医疗 CT 影像转台、光学检测设备、半导体设备、雷达天线、精密分度盘、航空机载仪器。
