产品简介

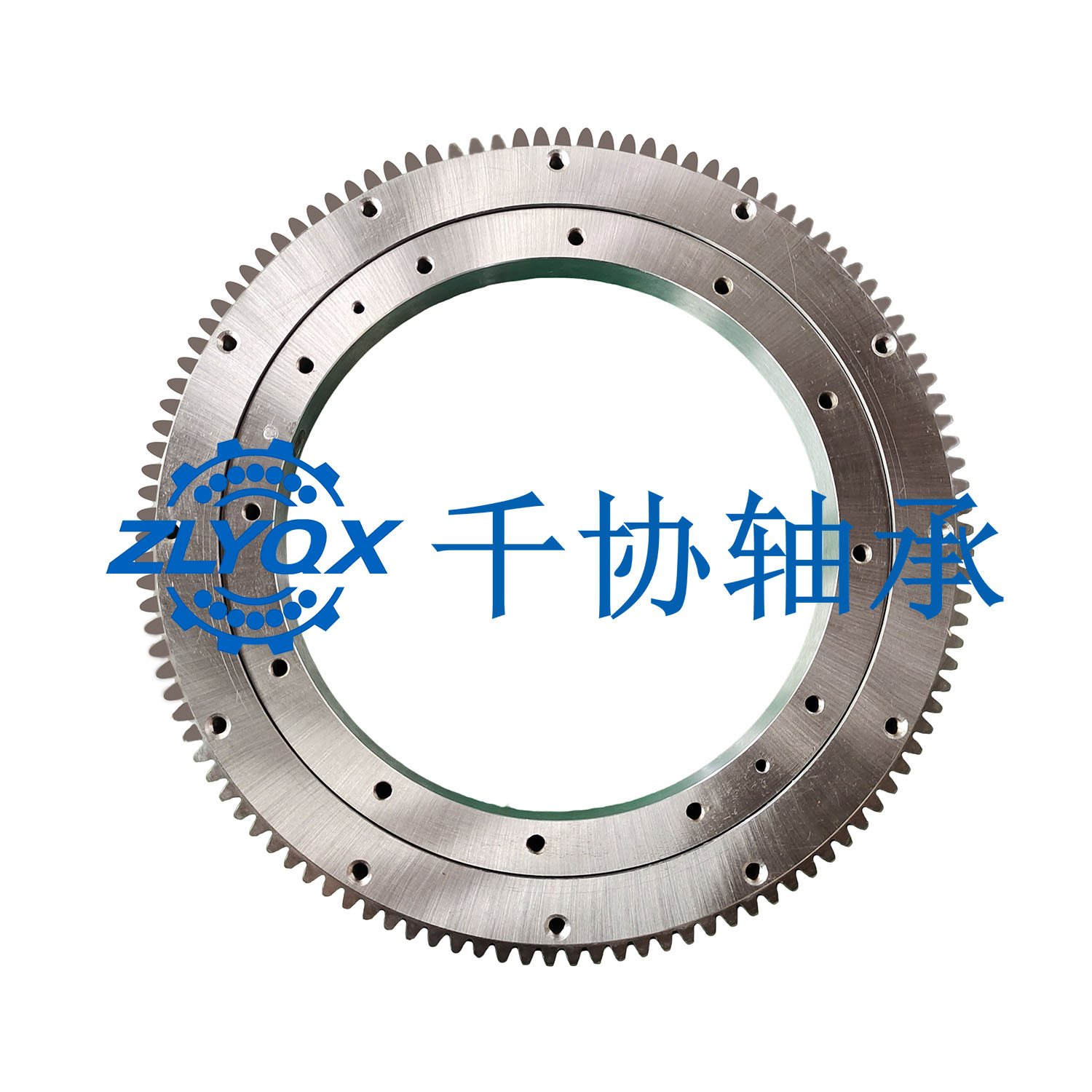

产品定位：XSA 系列为外齿驱动型单排交叉滚子转盘轴承（精密回转支承），是重载回转装备中实现大转矩传动与稳定载荷支撑的核心基础部件。产品外圈集成高精度渐开线齿圈
产品定位：XSA 系列为外齿驱动型单排交叉滚子转盘轴承（精密回转支承），是重载回转装备中实现大转矩传动与稳定载荷支撑的核心基础部件。产品外圈集成高精度渐开线齿圈，滚动体采用 90° 正交交叉排列的圆柱滚子，单套轴承可同时承受径向、轴向及倾覆力矩复合载荷，兼具传动扭矩大、布局灵活、便于维护的特点，广泛适配驱动机构外置、大承载、连续运转的工业装备场景。
XSA 系列采用外圈一体式齿圈 + 单排圆柱滚子交叉排布的核心结构，驱动小齿轮从轴承外侧与外圈齿啮合实现回转驱动，结构形式适配外部动力单元布置，可最大化利用轴承内部安装空间。
滚道承载结构内外圈滚道采用精密圆弧面加工，滚子与滚道呈线接触状态，可同时承受径向载荷、双向轴向载荷及复杂倾覆力矩，复合承载能力强。单套轴承即可替代传统多组轴承组合结构，大幅压缩回转部位的轴向安装尺寸，简化设备整体设计。
外齿传动系统轴承外圈一体化加工高精度渐开线外齿，齿面经硬化处理与精密磨齿，齿形精度稳定。驱动单元布置在轴承外侧，相同外径下外齿节圆直径更大，可输出更大传动扭矩，适配大负载回转工况；同时齿面直接暴露于外部空间，散热条件优异，适合长时间连续运转场景。
装配与辅助结构内外圈均布标准安装孔，支持螺栓直接紧固安装，无需额外法兰转接；轴承标配双侧唇形密封结构，有效阻挡粉尘、切削液与雨水侵入；预留注油油杯与润滑通道，可定期补充润滑脂，降低现场维护难度。
滚动体与保持架采用高精度圆柱滚子作为滚动体，搭配分段式铜合金保持架或高强度工程塑料保持架，精准分隔滚子并优化滚动导向，降低运行摩擦阻力与振动噪音，提升回转平顺性与位置重复精度。
外圈一体式齿圈设计，相同轴承外径下拥有更大的齿轮节圆直径，可传递更大扭矩与回转驱动力；外啮合形式适配多驱动小齿轮同步布置，满足重载装备的大转矩回转需求，传动平稳、冲击载荷耐受能力强。
滚道采用超精密磨削工艺，表面粗糙度可达Ra≤0.25μm；成品径向跳动、轴向窜动严格控制在0.006~0.025mm范围内，支持 P5、P4 级精度定制，满足重型精密转台、检测设备的高精度定位要求。
采用 GCr15SiMn 或 42CrMo 高强度轴承钢，经整体淬火热处理，滚子与滚道线接触承载，结构刚性较同尺寸球式转盘轴承提升 45% 以上，抗倾覆力矩性能优异，可承受复杂工况下的偏载、冲击与交变载荷。
驱动机构外置，不占用轴承内部空间，便于设备内部布置管线、线缆与功能机构；齿轮副位于轴承外部，日常巡检、润滑与维护无需拆解轴承主体，大幅降低设备运维成本与停机时间。
优化的密封结构有效阻隔外界污染物侵入，配合长效高温润滑脂填充，额定工况下精度衰减率较普通回转支承降低 35% 以上；齿面硬化处理耐磨性能优异，齿轮使用寿命长，保障设备长期稳定运行。
支持全尺寸、全参数定制，可根据工况调整安装孔位分布、齿轮模数 / 齿数 / 精度等级、密封形式、防腐涂层及特殊材料，满足不同行业的差异化装备需求。
XSA 外齿转盘轴承凭借大转矩传动、布局灵活、易维护的特性，广泛应用于以下领域：
工程机械领域：挖掘机、汽车起重机、随车吊、高空作业平台的回转机构，适配重载冲击工况，保障传动可靠性。
新能源装备领域：风力发电机偏航轴承、变桨轴承，适配多驱动同步传动，满足长时间户外连续运转需求。
重型自动化领域：大型焊接变位机、数控回转工作台、自动化生产线重载旋转工位，兼顾承载能力与回转精度。
港口与物流机械：港口门座起重机、堆取料机、智能仓储堆垛机的回转支撑部位，适配大直径、大转矩工况。
国防与特种装备：雷达天线转台、安防监控转台、特种装备回转系统，满足高精度、高环境适应性要求。
全流程品质管控：从原材料入厂检验、热处理、精密加工到成品装配检测，每道工序严格把控，成品全尺寸全性能检测并出具官方检测报告。
专业技术支持：提供选型计算、工况校核、安装指导及售后维护全流程技术支持，匹配设备实际工况给出最优解决方案。
快速定制交付：支持非标尺寸、特殊参数定制，具备柔性生产能力，保障短周期交付，满足客户项目进度需求。
