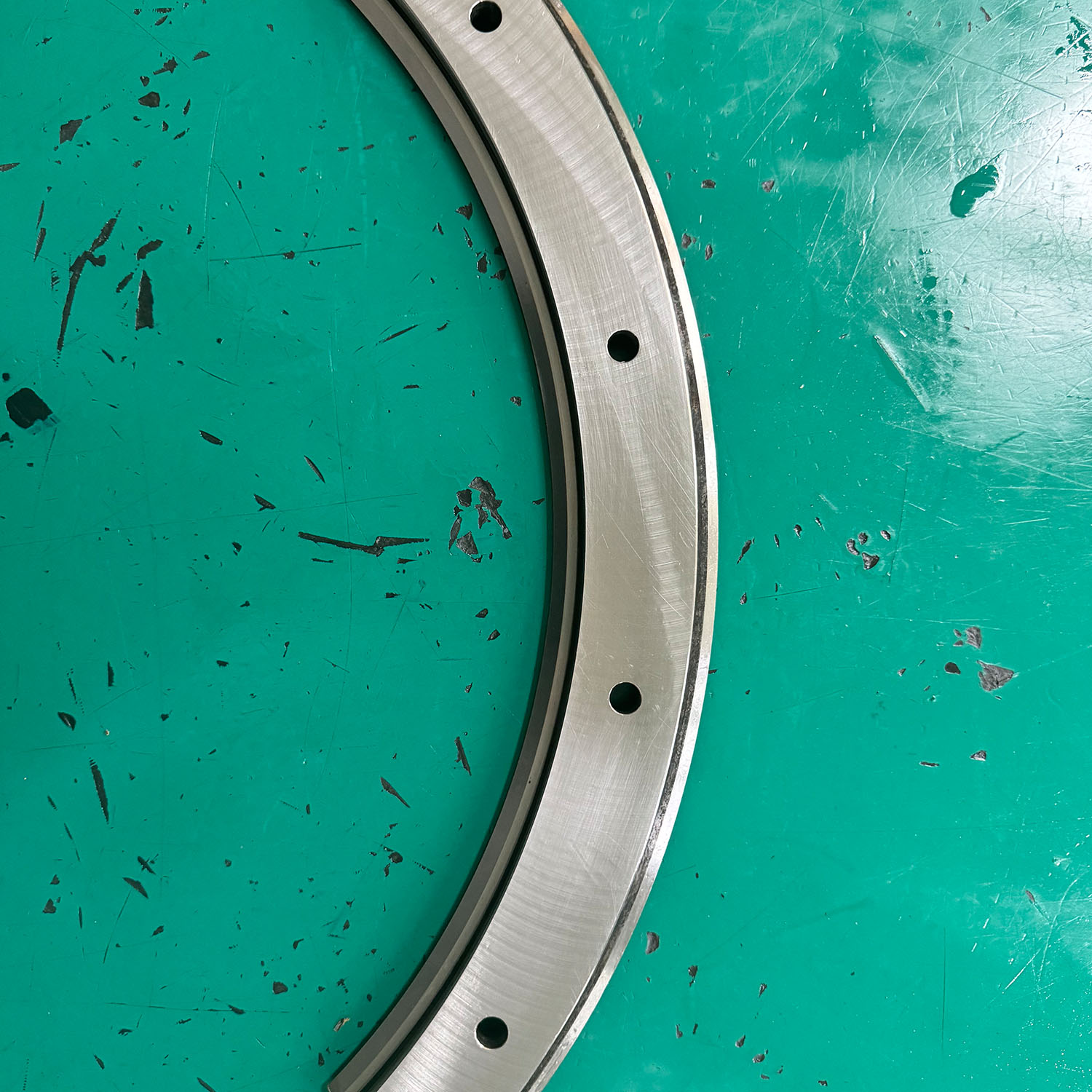

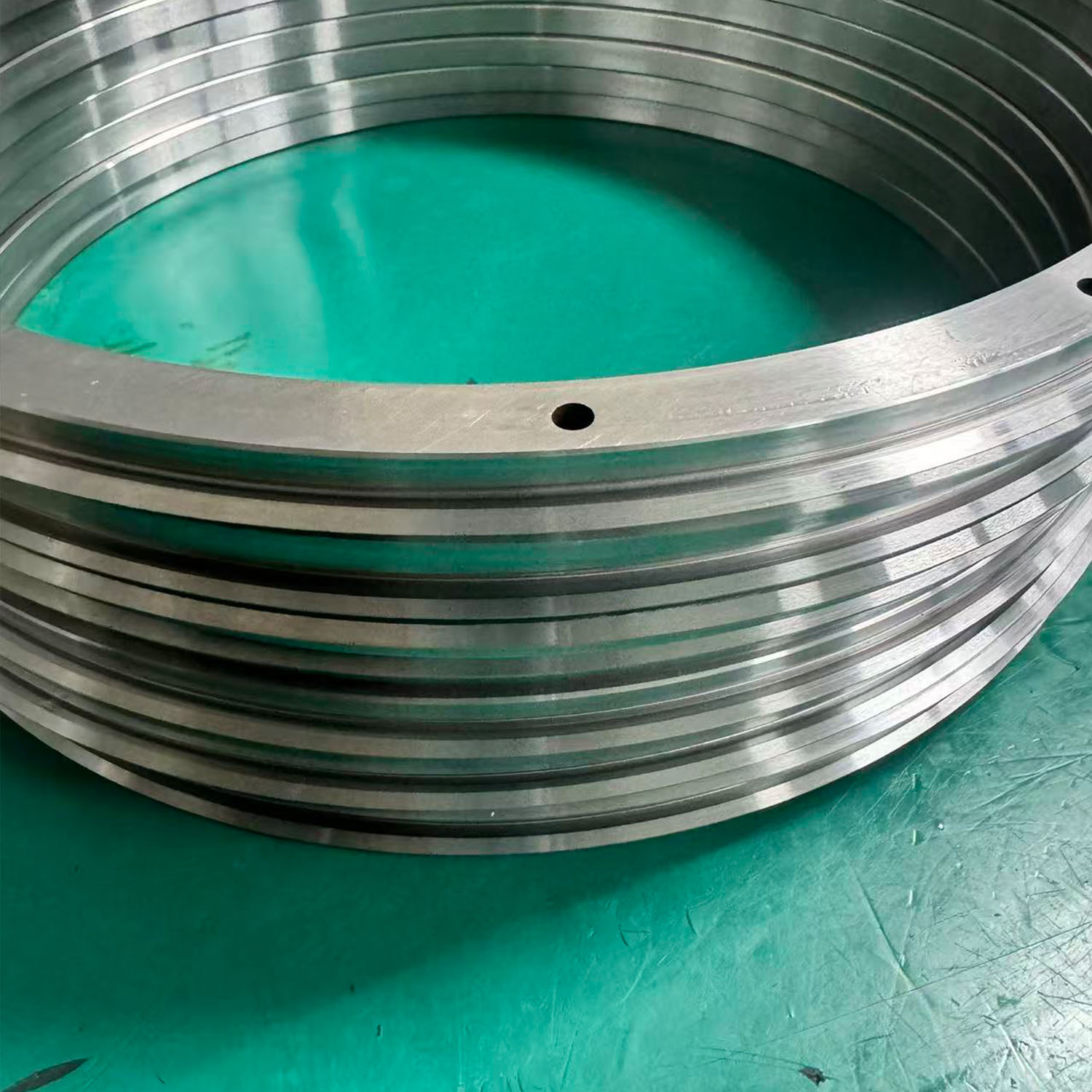

圆弧环形导轨是采用模块化拼接结构的精密环形导向输送系统，V 型滚道配合高精度滚轮滑座，可通过圆弧段与直线段自由组合，搭建出 0°-360° 任意弧度的环形运动回路，可同时承受径向力、轴向力与倾覆力矩，运行顺滑、定位精准，是自动化循环产线、多工位精密流转场景的核心导向部件。

核心工艺与材质：导轨主体采用 GCr15 高碳铬轴承钢锻造成型，经数控滚弯精准控制弧度，工作面做中频深层淬火处理，硬度达 HRC58-62，硬化层深度≥1.5mm，耐磨抗疲劳性能优异；淬火后经数控导轨磨床多道精密研磨，滚道平面度与粗糙度控制严格，确保滚轮运行平稳低噪。滑座滚轮采用角接触轴承结构，配对偏心设计，可灵活调整预紧间隙，拆装维护便捷。导轨表面可按需做发黑、镀镍、镀铬等防腐处理，圆弧与直线段接口精密对接，过渡无卡顿，整线运行一致性强。

规格参数：

型号截面：覆盖市面主流系列，对应不同负载与安装尺寸，导轨厚度 12-25mm 可选。
尺寸范围：标准圆弧直径 φ200-φ2000mm，支持大直径非标定制，标准弧度含 90°、180°、270°、360°，可按需切割任意角度。
精度等级：滚道平面精度可达 ±0.01mm，整线重复定位精度 ±0.02-±0.05mm，适配精密装配与检测工位。
负载能力：标准单工位负载 1-100kg，重载多滚轮结构可承载至数吨，适配从轻载高速到重载输送的全场景。
运行参数：最高运行速度可达 8m/s，滚动摩擦阻力小，长时间运行噪音≤60dB。

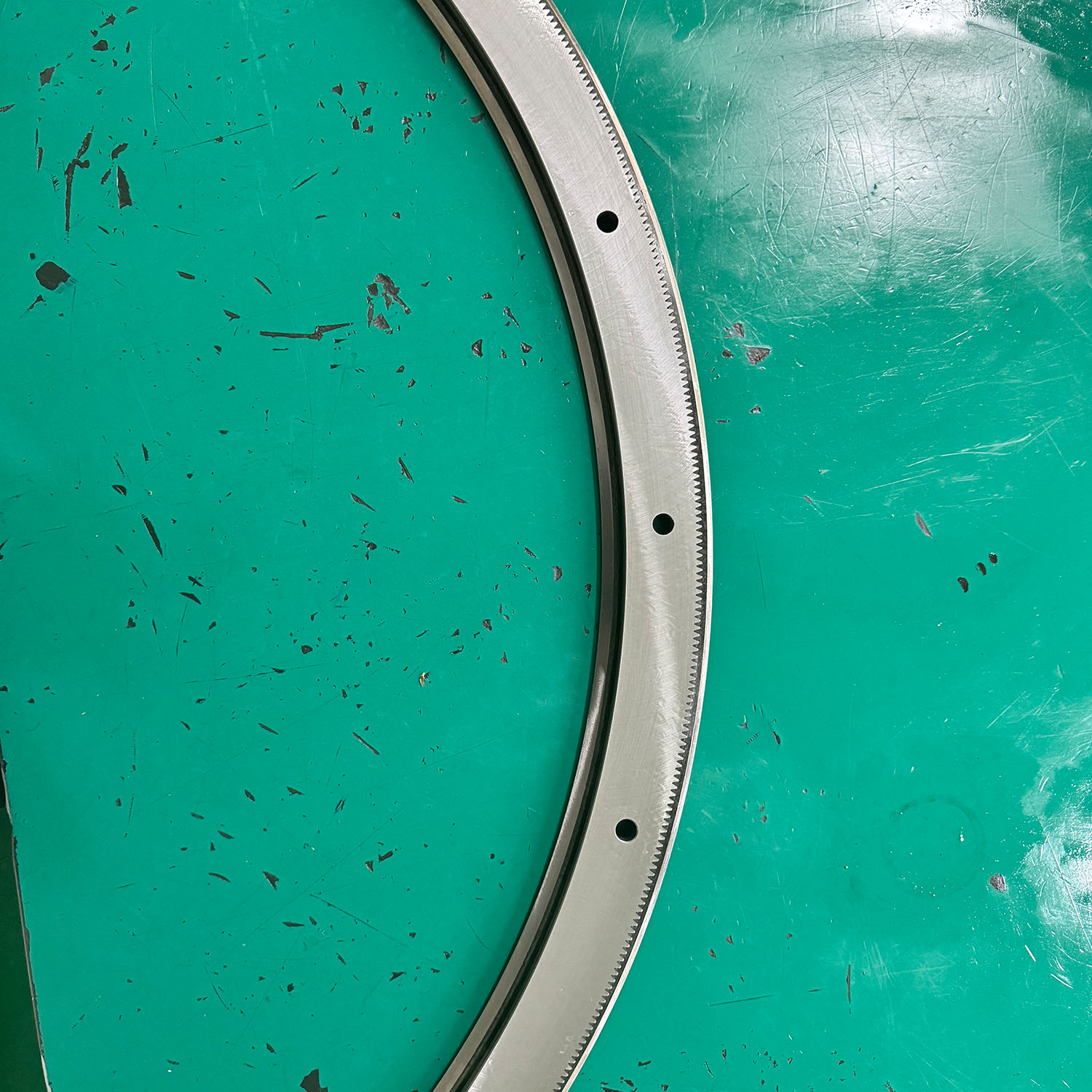

驱动类型：支持同步带、链条、齿轮齿条等多种驱动方式，可选内齿、外齿传动结构，可定制单侧 / 双侧防尘密封。

核心优点：

布局灵活：模块化拼接设计，可自由组合直线段与圆弧段，适配环形、椭圆形、U 型等多种产线布局，大幅压缩设备占地面积。
高精度高平稳性：精密研磨滚道配合偏心可调滚轮，运行无冲击、无卡顿，启停定位精准，长期运行精度衰减慢。
耐磨长寿命：轴承钢淬火滚道搭配密封润滑滚轮，抗磨损、抗冲击能力强，使用寿命可达数万小时，维护成本低。
多向承载：多滚轮角接触结构，可同时承受径向、轴向与倾覆力矩，适配复杂工况下的工装输送需求。
定制性强：直径、弧度、安装孔位、驱动方式、表面处理均可非标定制，支持顶装、侧装、倒装等多种安装形式。
运维便捷：分体式结构设计，滑座与导轨可单独更换，无需整线拆卸，后期维护升级效率高。

应用场景：

广泛应用于 3C 电子精密组装、新能源电池生产线流转、汽车零部件检测装配、医疗药品灌装分拣、食品包装输送、视觉检测工位、工业机器人环形工作站、自动化旋转台等场景，尤其适合需要多工位连续循环作业、高节拍精密定位的自动化产线，有效提升生产效率，优化车间空间利用率。
