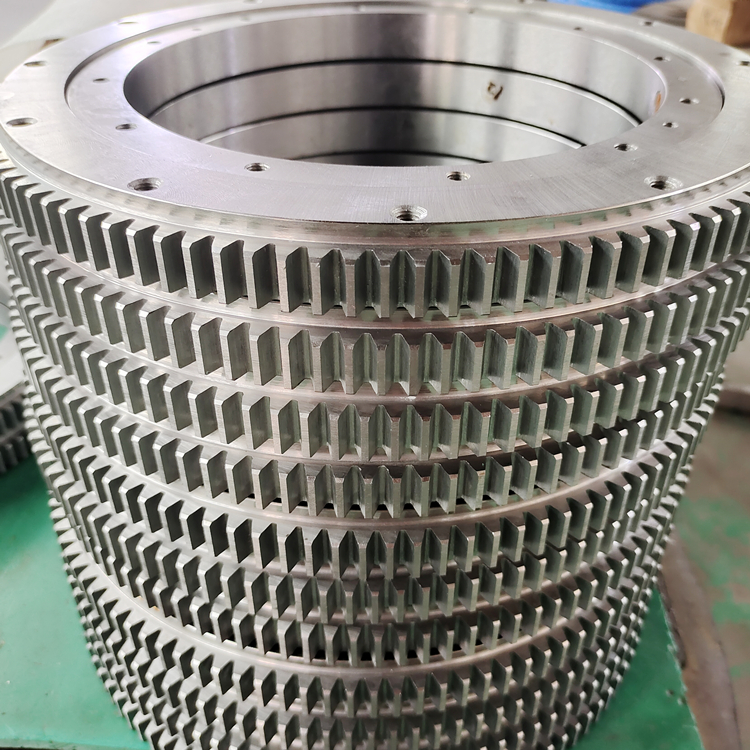

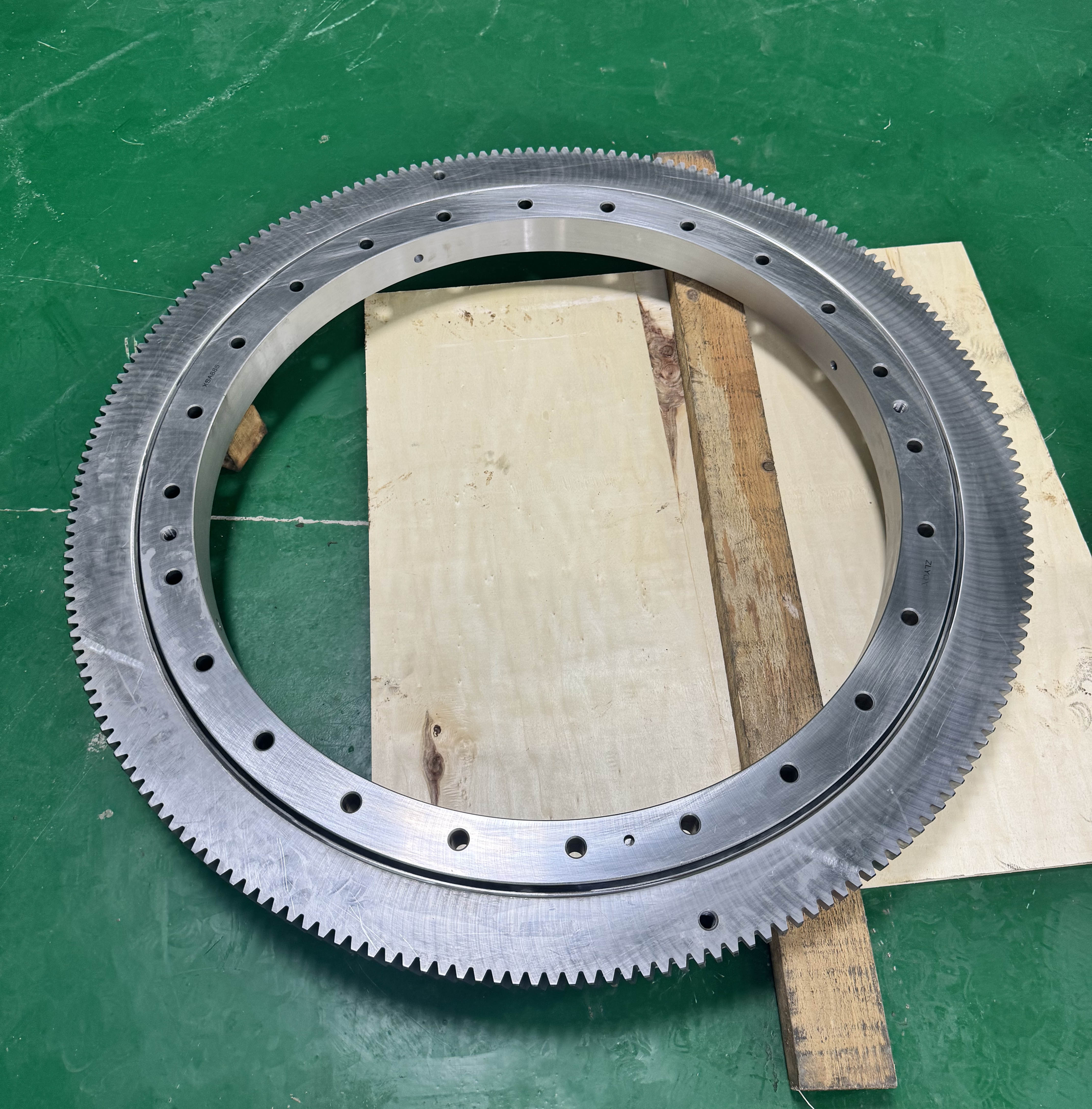

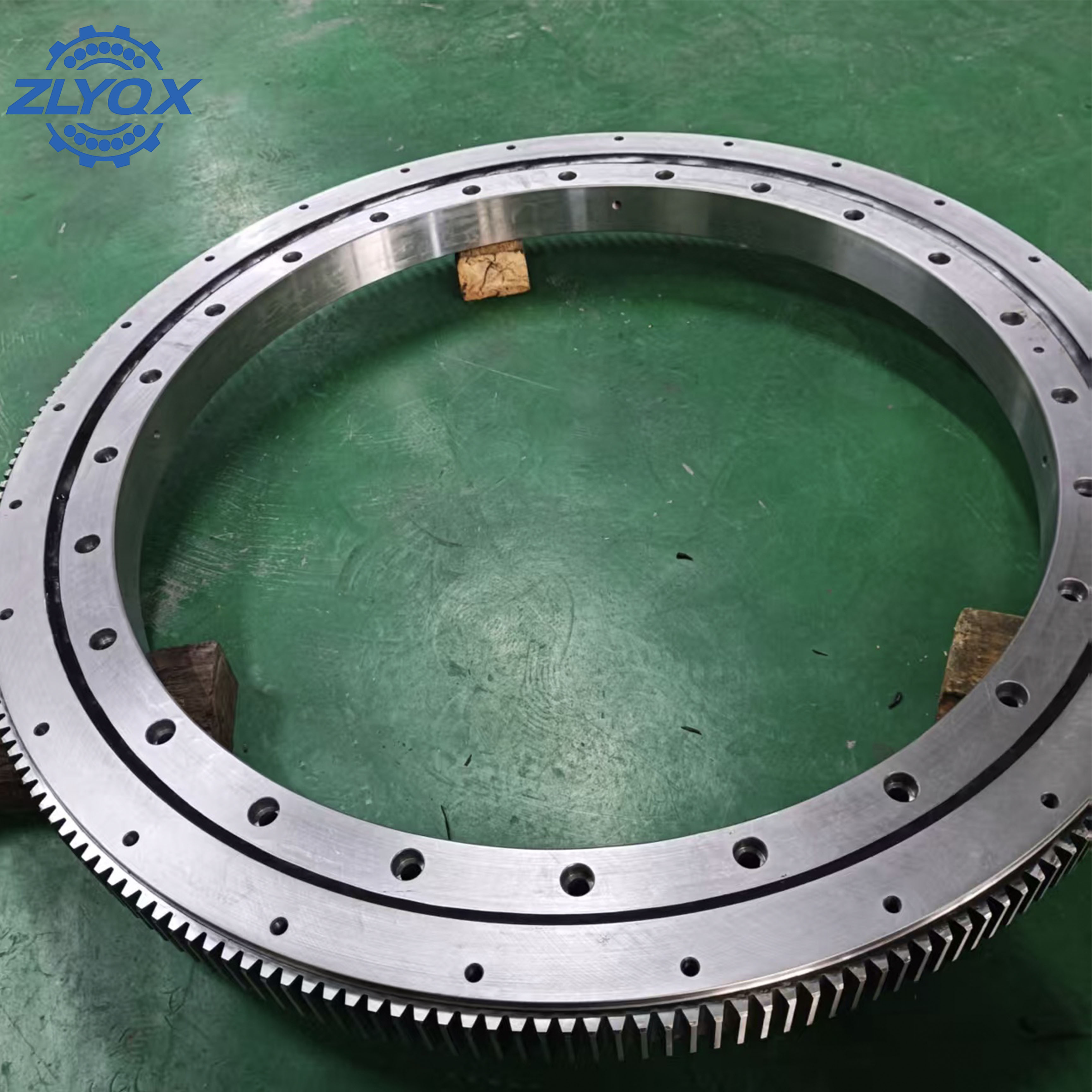

XSA 属于外齿式单排交叉滚子回转支承，同系列还有 XSI 内齿、XSU 无齿款，XSA 外圈一体加工外齿轮，是带驱动齿的精密重载转盘轴承，一套轴承可同时承受轴向载荷、径向载荷、倾覆力矩，属于预载型交叉滚子回转支承。

基本结构

1. 内外套圈：内圈、外圈，外圈直接加工外齿，可直接和小齿轮啮合驱动回转；内外圈预留螺栓安装孔，直接锁到上下基座，不用额外法兰。

2. 滚动体：圆柱滚子90° 正交交叉排列在 V 型滚道，滚子之间用隔离块分隔，避免互相摩擦。

3. 密封：两侧唇形密封圈，防尘、防水、锁住润滑脂。

4. 预紧设计：装配可施加预压，消除游隙，提升回转刚性与定位精度。

核心特点

• 复合承载：滚子和滚道是线接触，相比四点接触球回转支承，同等尺寸下刚性、抗倾覆、承载能力更高，抗冲击更好。

• 外齿一体化：外圈自带轮齿，省去单独齿圈，传动链简化，减少装配累积误差，适合主动旋转驱动。

• 结构紧凑：单排交叉滚子，截面高度小，节省设备安装空间。

• 高精度：预紧后回转跳动小，分普通级 / 精密级，适配精密转台需求；缺点是对安装基座平面度、刚度要求高，基座变形会直接影响轴承寿命与精度。

• 维护：带有油脂注油嘴，可定期补脂润滑。

同系列区分：

• XSA：外圈外齿（最常用，外部小齿轮驱动）

• XSI：内圈内齿

• XSU：无齿，只做支撑，外部单独驱动

典型应用场景

• 机床精密回转工作台、数控分度盘

• 工业机器人大转台、重载机械臂底座

• 雷达、光学检测转台、医疗 CT 回转平台

• 自动化变位机、重载中空旋转平台

• 工程机械小型回转机构（抓料机、特种车载转台）

选型与使用要点

1. 载荷计算：必须同时核算轴向力、径向力、倾覆力矩，交叉滚子轴承对倾覆力矩最敏感。

2. 安装：基座刚性要足够，螺栓对角均匀锁紧，防止套圈变形卡死滚子。

3. 预紧：精密工况选预压版本；重载低速优先控制基座变形。

4. 润滑：一般选用极压锂基脂，低速回转定期补脂；高速场景需要评估油润滑。

5. 密封：粉尘、水雾环境，可升级加强密封。

型号示例

XSA140414-N、XSA140744-N、XSA141094-N，14代表 XSA14 系列，后缀 N 代表密封版本。
