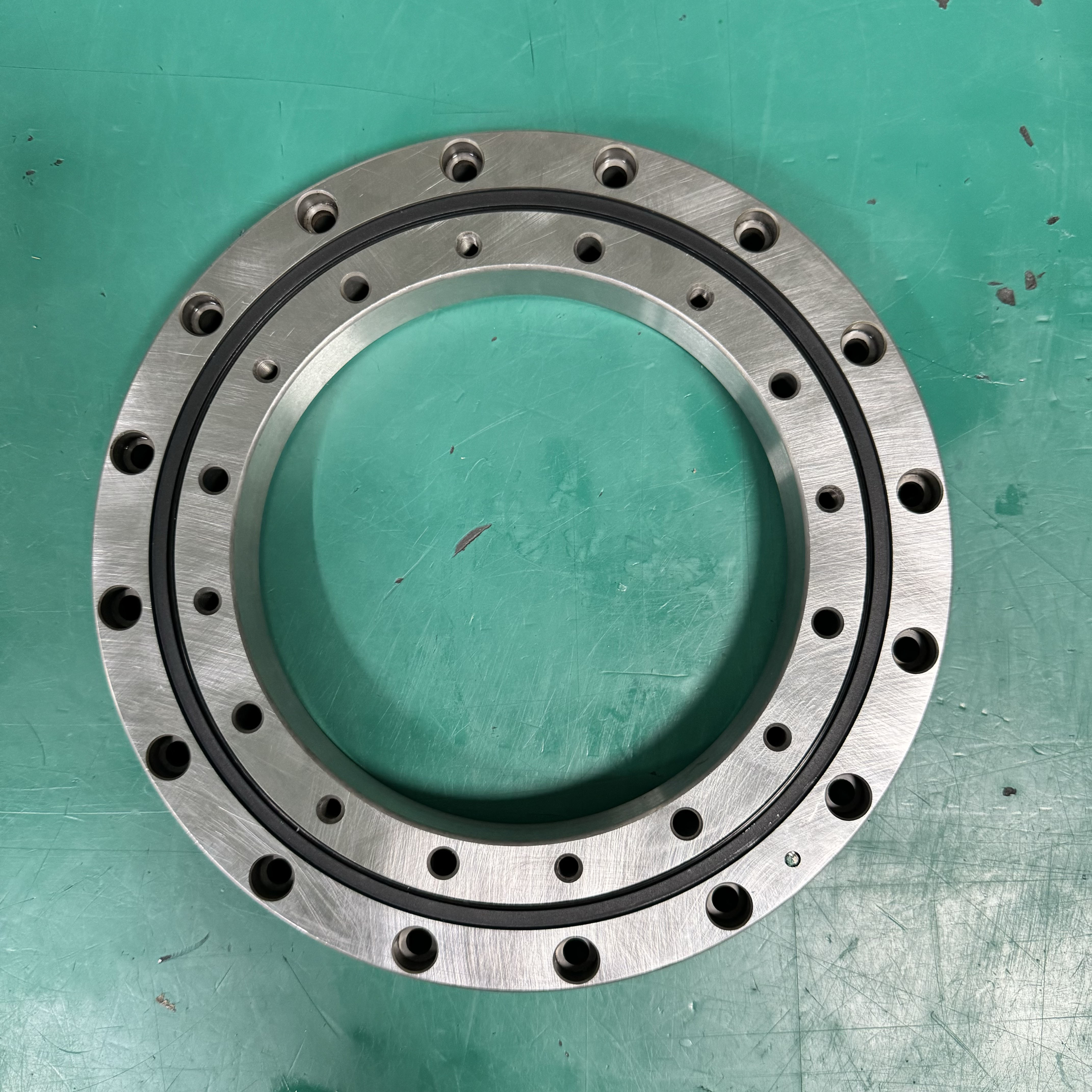

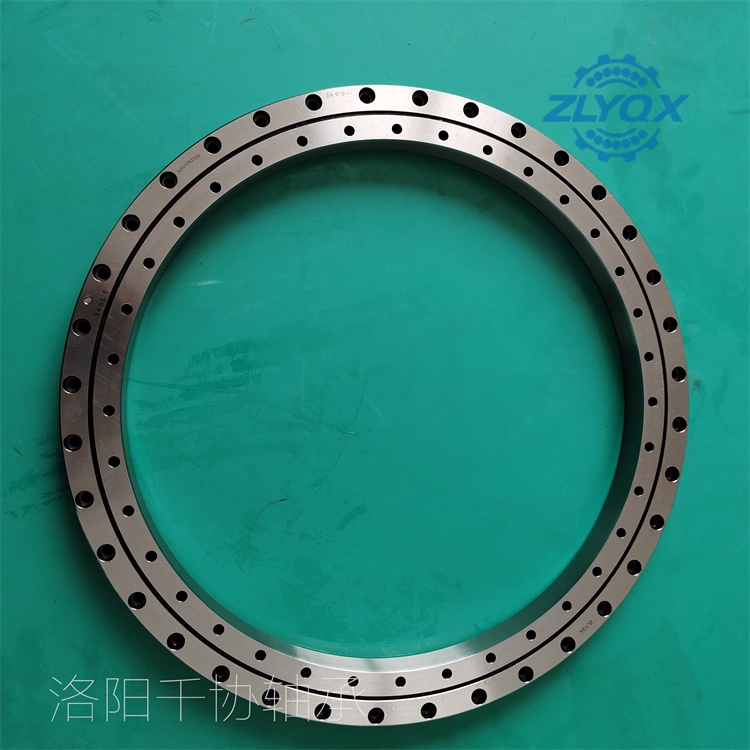

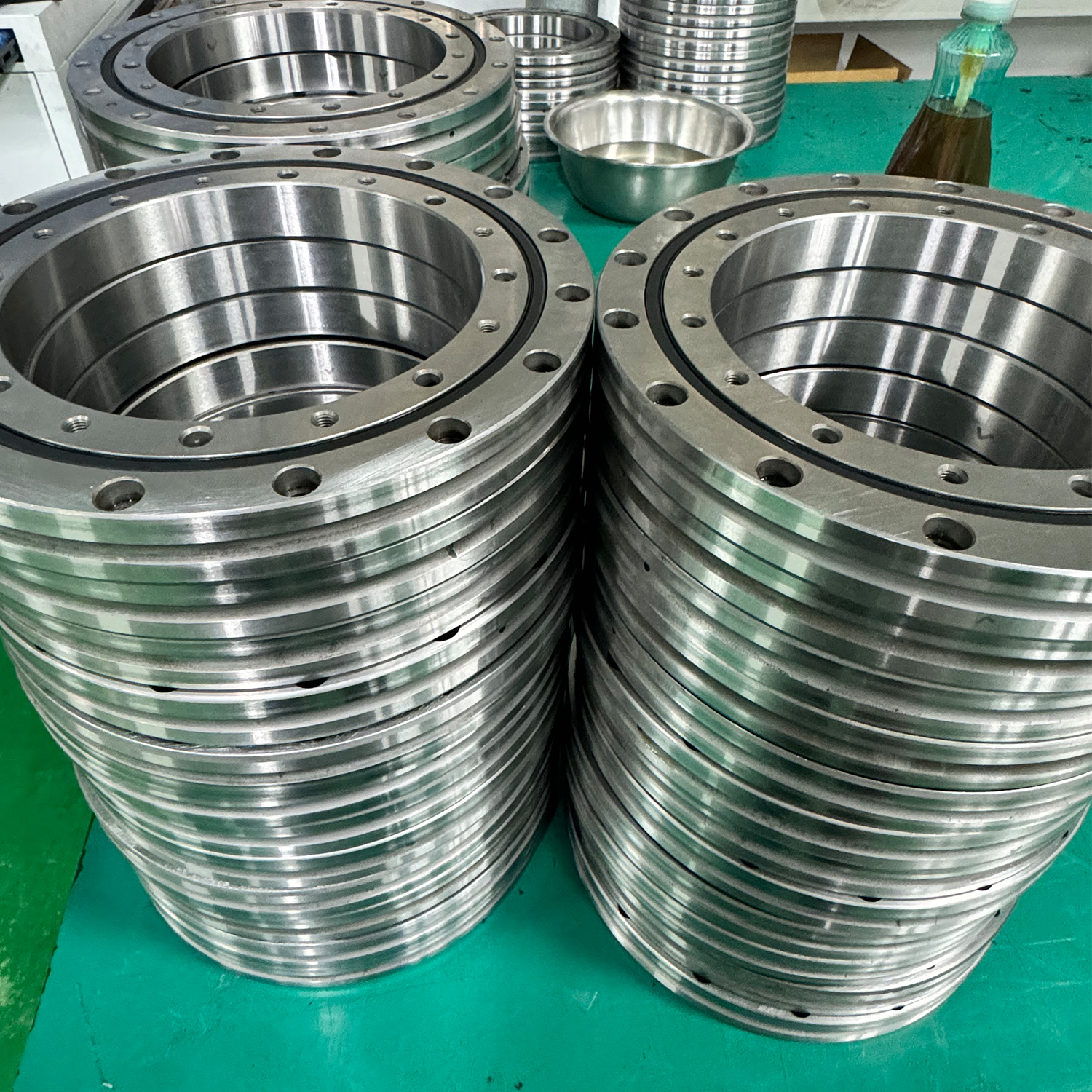

XU、XSU 属于无齿整体式单排交叉滚子转盘轴承，和带齿的 XSA（外齿）、XSI（内齿）最大区别：内外圈均无齿轮，只做精密回转支撑，驱动结构外置独立设计。两者结构原理一致、安装方式通用，仅在密封、截面紧凑度、尺寸段有细分差异，是精密转台、机器人、检测设备最常用的两款无齿回转轴承。
一、共同核心结构（XU / XSU 通用）
1、整体式内外圈：一体锻件加工，自带安装孔，无需额外法兰座，可直接螺栓固定在上下基座，安装简单、形变小。
2、十字交叉滚子排布：圆柱滚子 90°正交交叉排列，隔离块分隔，避免滚子摩擦，可做预紧消游隙，回转精度高、刚性足。
3、复合承载能力：单套轴承同时承受轴向力、径向力、倾覆力矩，线接触滚道结构，抗倾覆、抗冲击性能优于球式回转支承。
4、驱动形式：纯支撑结构，无集成齿圈，旋转动力由外部伺服、同步带、摩擦轮、外置齿轮副等方式实现。
5、中空贯通：中心完整大通孔，可走线、走气管、穿工件，适配自动化、医疗、光电设备走线需求。
二、XU 与 XSU 精准区别
1、密封结构差异
XU：常规双唇橡胶密封，满足通用工业防尘、防脂泄漏，性价比高，适配普通室内工况。
XSU：升级双面弹簧簧片密封，密封压紧性更好、防尘防水等级更高，抗粉尘、轻微水雾能力更强，适合工况略恶劣、高洁净、高防护需求场景。
2、外形与紧凑度
XU：标准截面，尺寸覆盖极广（小径到大径齐全），通用性最强、库存充足。
XSU：截面更轻薄紧凑，同内径下外径更小、整体体积更精简，专门适配安装空间受限、设备超薄轻量化设计。
3、尺寸区间定位
XU：全尺寸覆盖，从小孔径到大孔径规格齐全，适配绝大多数常规精密回转场景。
XSU：主流为中大规格（XSU08/XSU14 系列），主打紧凑精密重载场景，小规格较少。
4、选型总结一句话
追求性价比、通用替换、尺寸齐全 → 选 XU；
追求超薄紧凑、高密封、高防护 → 选 XSU。
三、通用核心优势（XU/XSU 共有）
无齿设计：无齿面磨损隐患，轴承本体寿命更长，故障率远低于带齿款。
驱动自由：客户可按需搭配同步带、齿轮、摩擦轮等传动，不受集成齿圈参数限制，设计灵活。
精度稳定：可预紧零游隙，回转跳动小、重复定位精度高，适合精密分度、检测场景。
安装兼容：内外圈均可旋转（内转/外转随意设计），适配多种设备结构布局。
四、短板与使用注意
无集成驱动，需要客户独立设计传动系统，相比 XSA/XSI 整机设计工作量略大。
对安装基座刚度、平面度要求极高，螺栓需对角均匀锁紧，基座变形会直接导致精度失效、滚子磨损。
无齿轮辅助润滑，仅需定期给滚道加注极压锂基脂，维护简单。
五、典型应用场景
精密数控转台、分度盘、光学检测平台、影像检测仪旋转机构；
工业机器人关节、轻型重载变位机、自动化工装旋转台；
医疗影像设备、真空腔体回转机构、光电雷达跟踪设备；
空间受限、需要超薄结构、中心走线的精密自动化设备。
六、型号举例
XU 系列：XU080308、XU100410、XU140744
XSU 系列：XSU080308、XSU140414、XSU140744-N（N 代表双侧密封）
