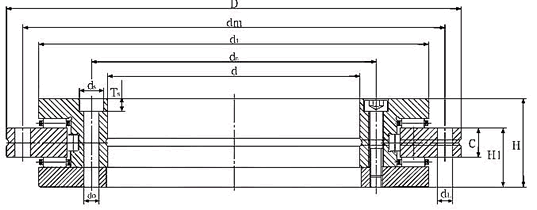

YRT转台轴承是一种外圈旋转,内圈支撑的回转机构,主要分为YRT型、YRTS型、YRTM型三大系列,此三系列轴承具有相同的安装尺寸,内部结构存在差异,性能相似。YRT系列轴承均有三列滚子构成(如右图),两列轴向滚子稳定的轴向承载能力,一列径向滚子轴承可承受径向力及倾覆力矩作用,适合轴向承载的回转机构。YRT转台轴承主要用于数控机床制造业,作为其核心零组件,国内YRT系列轴承需求还比较依赖进口,国产YRT转台轴承的精度参数标准也以制造商为准。进入二十一世纪以来,尤其是随着数控机床与基础制造装备专项的启动,大地推动了机械装备工业的发展,高速、、复合、智能化的机床发展进程得到了进一步加速。
1、YRT型:YRT轴承由一个推力/向心座圈,一个推力/向心轴圈,一个推力垫圈,两个滚针保持架组件和一组向心圆柱滚子组成。 座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。
2、YRTS型:(径向带尼龙保持器)径向滚子采用尼龙保持器使YRTS轴承具有较高的限转速和很低的稳定的摩擦力矩等特点,因此这种轴承适合于带有力矩的发动机上。
3、YRTM型:(含钢栅测量系统)YRTM是加装钢栅尺的双向推力圆柱滚子YRT组合轴承,实现实时监控和调整双向推力圆柱滚子组合轴承的旋转精度,以***机器***运转。
主要型号
YRT系列(德国INA/FAG公司对应型号)主要型号: YRT50、YRT80、YRT100、YRT120、YRT150、YRT180、YRT200、YRT260、YRT325、YRT395、YRT460、YRT580、YRT650、YRT850、YRT950、YRT1030、YRT1200、YRT1800
YRTS系列(德国INA/FAG公司对应型号)主要型号: YRTS50、YRTS80、YRTS100、YRTS120、YRTS150、YRTS180、YRTS200、YRTS260、YRTS325、YRTS395、YRTS460、YRTS580、YRTS650
YRTM系列(德国INA/FAG公司对应型号)主要型号: YRTM150、YRTM180、YRTM200、YRTM260、YRTM325、YRTM395、YRTM460、YRTM580、YRTM650 YRTS系列和YRTM系列我们可提供更大型号的规格,如有需求可与我司联系!!!
轴承代号 bearing type | 外形尺寸 boundary dimensions | 节距1) Number of pitches X angle of pitches | 螺钉拧紧力矩 Screw tightening torque | 基本额定载荷Basic load rating | 极限转速 Limiting speed | 重量 weight | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
轴向 axial | 径向 radial | |||||||||||||||
动 dynamic load | 静 static load | 动 dynamic load | 静 static load | |||||||||||||
d | D | T | H | C | d1 | dn | dm | MA2) | Ca | Coa | Cr | Cor | 脂grease | |||
单位unit: mm | 数量×t | Nm | KN | r/min | Kg | |||||||||||
quantity | ||||||||||||||||
YRTS200 | 200 | 300 | 45 | 30 | 15 | 274 | 215 | 285 | 48×7.5° | 14 | 155 | 840 | 94 | 226 | 1160 | 9.7 |
YRTS260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 280 | 365 | 36×10° | 34 | 173 | 1050 | 110 | 305 | 910 | 18.3 |
YRTS325 | 325 | 450 | 60 | 40 | 20 | 415 | 342 | 430 | 36×10° | 34 | 191 | 1260 | 109 | 320 | 760 | 25 |
YRTS395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 415 | 505 | 48×7.5° | 34 | 214 | 1540 | 121 | 390 | 650 | 33 |
YRTS460 | 460 | 600 | 70 | 46 | 22 | 560 | 482 | 580 | 48×7.5° | 34 | 221 | 1690 | 168 | 570 | 560 | 45 |
