ZARN滚珠丝杠轴承

作者：ZLYQX 浏览量：发布日期：2024-03-27

ZARN滚珠丝杠轴承

随着机床装备技术的发展，高精度、高效率成为当前机械行业的重要技术特点，机床滚珠丝杠支承轴承逐渐放弃传统的配对角接触球的结构模式，转而采用滚针/推力圆柱滚子轴承的结构形式。

滚针/推力圆柱滚子轴承采用外圈加厚的滚针轴承和两列推力圆柱滚子轴承的组合结构，可以承受更大的径向/轴向载荷，具备更高的径向/轴向刚性，同时该系列轴承轴向跳动精度可达1μm，特别符合当前机械加工行业所要求的高精度，高承载，高效率的特点。

产品特性

滚针/推力圆柱滚子轴承包括一个加厚的外圈、滚针保持器组件、滚针内圈、两个推力圆柱滚子保持器组件和两个推理轴圈，相当于一套滚针轴承和两套推力圆柱滚子轴承的组合轴承，两个推力圆柱滚子轴承中心和滚针轴承中心重合。

滚针/推力圆柱滚子轴承可以承受两个方向的轴向力、径向力和倾覆力矩。滚针/推力圆柱滚子轴承按照外圈安装方式的差异可以分为螺栓安装和非螺栓安装两个类型系列。

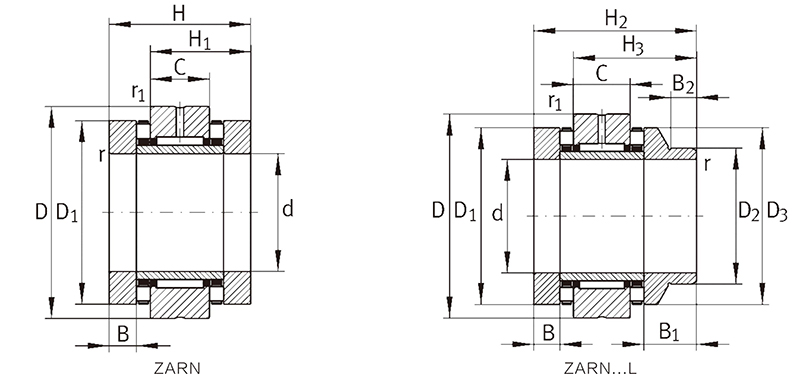

轴径	公称型号	重量	尺寸															基本额定载荷				极限转速		拧紧	摩擦
轴径		重量	d	D	H	H1	H2	H3	C	D1	D2	D3	B	B1	B2	r	r1	径向		轴承		油rpm	脂rpm	力矩	力矩
mm		g	d	D	H	H1	H2	H3	C	D1	D2	D3	B	B1	B2	r	r1	动Cr KN	静Cor KN	动Cr KN	静Cor KN	油rpm	脂rpm	Nm	Nm
15	ZARN 1545TN	340	15	45	40	28	53	41	16	35	24	34	8	21	11	0.3	0.6	14.3	19.6	23.5	64.3	8500	2200	10	0.35
17	ZARN 1747TN	370	17	47	43	29.5	57	43.5	16	38	28	38	9.5	23.5	11	0.3	0.6	15.4	22.1	24.3	69.3	7800	2100	12	0.4
20	ZARN 2052TN	410	20	52	46	31	60	45	16	42	30	40	10	24	11	0.3	0.6	14.1	20.6	27.4	77	7000	2000	18	0.5
	ZARN 2062TN	870	20	62	60	40	75	55	20	52	40	50	13	28	11	0.3	0.6	22.6	38	64	141	6000	1500	38	1.3
25	ZARN 2557TN	530	25	57	50	35	65	50	20	47	36	45	10	25	11	0.3	0.6	24.8	39.8	30.5	93.5	6000	1900	25	0.55
	ZARN 2572TN	1170	25	72	60	40	75	55	20	62	48	60	12	27	11	0.3	0.6	24.8	41.4	80	199	4900	1400	55	1.6
30	ZARN 3062TN	600	30	62	50	35	65	50	20	52	40	50	10	25	11	0.3	0.6	24.3	41.5	39	101	5500	1800	32	0.65
	ZARN 3080TN	1500	30	80	66	43	82	59	20	68	52	66	15	31	12	0.3	0.6	25.9	45.8	75.7	221	4400	1300	75	2.1
35	ZARN 3570TN	800	35	70	54	37	70	53	20	60	45	58	11	27	12	0.3	0.6	26	47	45.9	105.4	4800	1700	42	0.9
	ZARN 3585TN	1850	35	85	66	43	82	59	20	73	60	73	14	30	12	0.3	0.6	28	52.7	78.2	237.6	4000	1250	100	2.3
40	ZARN 4075TN	900	40	75	54	37	70	53	20	65	50	63	11	27	12	0.3	0.6	27.5	53	59	163	4000	1600	500	1
	ZARN 4090TN	2090	40	90	75	50	93	68	25	78	60	78	16	34	12	0.3	0.6	40.9	72.5	84.2	269	3700	1200	120	2.5
45	ZARN 4580TN	1120	45	80	60	42.5	75	57.5	25	70	50	68	11.5	26.5	12	0.3	0.6	38	74	61	177	4000	1500	65	1.2
	ZARN 45105TN	3020	45	105	82	53.5	103	74.5	25	90	56	88	17.5	38.5	14	0.3	0.6	40	82	154	405	3300	1150	150	3.5
50	ZARN 5090TN	1430	50	90	60	53.5	78	60.5	25	78	70	78	11.5	29.5	12	0.3	0.6	40	82	90	300	3600	1200	85	2.2
	ZARN 50110TN	3300	50	110	82	53.5	103	74.5	25	95	60	93	17.5	38.5	14	0.3	0.6	45.4	88.1	119.3	387	3100	1100	180	3.8
55	ZARN 55115TN	3500	55	115	82	53.5	103	74.5	25	100	75	98	17.5	38.5	14	0.3	0.6	49	109.1	126	369	2900	1000	220	4
60	ZARN 60120TN	3700	60	120	82	53.5	103	74.5	25	105	80	105	17.5	38.5	16	0.3	0.6	54.9	118.6	141	505	2700	950	250	4.2
65	ZARN 65125TN	4000	65	125	82	53.5	103	74.5	25	110	90	108	17.5	38.5	16	0.3	0.6	54.2	100.8	126.2	441.4	2600	900	270	4
70	ZARN 70130TN	4100	70	130	82	53.5	103	74.5	25	115	100	115	17.5	38.5	16	0.3	0.6	69.6	143.5	143	532	2400	800	330	4.8
75	ZARN 75155TN	7900	75	155	100	65	125	90	30	135	115	135	21	46	16	0.3	1	95	193	290	890	2100	700	580	8
90	ZARN 90180TN	11800	90	180	110	72.5	135	94.5	35	160	130	158	22.5	47.5	16	0.3	1	101	256	320	1172	1800	700	980	10.5
